プロダクト細部
起源の場所: 中国
ブランド名: Vic-Tech
証明: RoHS
モデル番号: 60HS88-1404A
支払及び船積みの言葉
最小注文数量: 1Unit
価格: $10~$30/Unit
パッケージの詳細: プロダクトは真珠の綿と詰まり、外側はカートンにある。
受渡し時間: サンプル料金が支払済だった10~20日後
支払条件: T/T、Paypalのクレジット カード
供給の能力: 10000 pc/Month
モーター タイプ: |
ハイブリッドステッピングモーター |
モーター サイズ: |
60mm （NEMA24） |
ステップ角度: |
1.8度 |
モーター高さ: |
56 / 67/88/100 7mm |
出力シャフトのタイプ: |
Dシャフト |
シャフトの直径: |
6.35mm |
モーター タイプ: |
ハイブリッドステッピングモーター |
モーター サイズ: |
60mm （NEMA24） |
ステップ角度: |
1.8度 |
モーター高さ: |
56 / 67/88/100 7mm |
出力シャフトのタイプ: |
Dシャフト |
シャフトの直径: |
6.35mm |
記述:

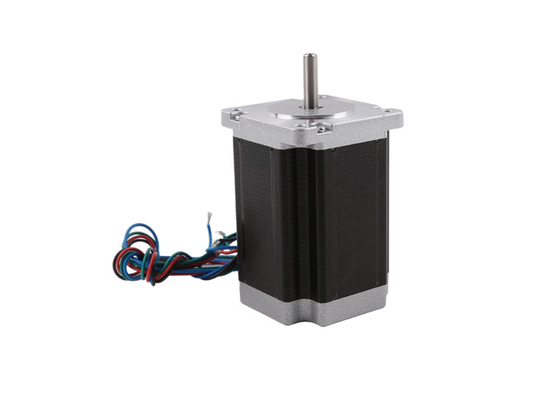

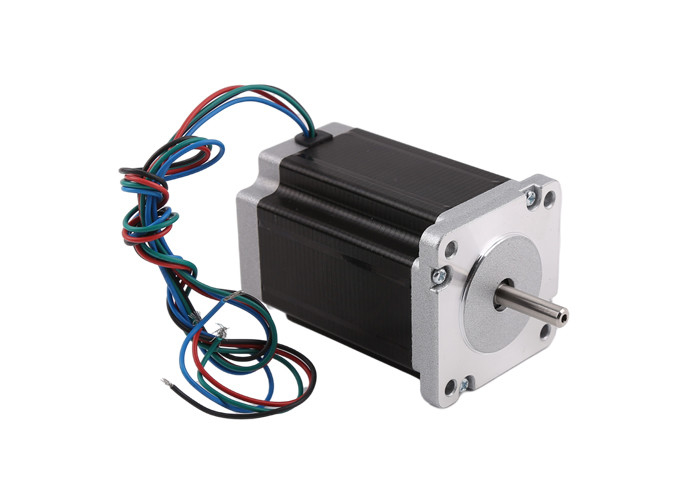

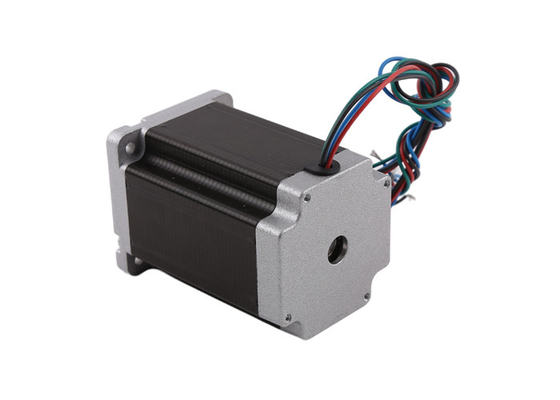

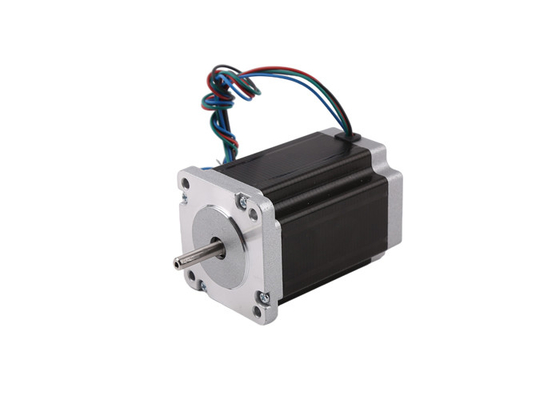

これはNEMA24 60mmの雑種のステッピング モーターである。
このモーターは56mmの高さからの100mmの高さに異なったモーター高さで利用できる。
モーターの重量そしてトルクは高さと非常に関連している。
モーターの標準的な出力シャフトはまた台形ねじシャフトによって取り替えることができるD軸線である。
変速機モーターを必要とすれば、モーターはまた変速機、それにであるあなたの選択接続することができる。
ステップ角度:1.8°
温度の上昇:80℃の下
周囲温度:-20℃~+50℃
絶縁抵抗:min. 100MΩ、500VDC
絶縁耐力:1分あたり500VAC
最高シャフトの放射状の整理0.02 （450 gの負荷）
シャフトの軸整理:0.08Max.（450 gの負荷）
最高の放射状力:75N （フランジからの20mm）
最高の軸力:15N
モーター変数:
|
モーター長さ mm |
トルクの保持 N*m |
率の流れ A/phase |
抵抗 Ω/phase |
インダクタンス mH/phase |
回転慣性 g*cm |
重量 KG |
| 56 | 1.79 | 2.8 | 1.04 | 2.94 | 300 | 0.77 |
| 67 | 2.1 | 2.8 | 1.2 | 4.6 | 570 | 1.2 |
| 88 | 3.0 | 4.0 | 0.65 | 2.4 | 840 | 1.4 |
| 100 | 4.0 | 5.0 | 0.5 | 2.3 | 980 | 1.7 |
設計デッサン:
プロダクト表示:
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
