| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | 12GB-N20 |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $2.5~$6/Unit |
| パッケージの詳細: | プロダクトは真珠の綿と詰まり、外側はカートンにある。ほとんどのバルク プロダクトは容易な交通機関およびプロダクト保護のためにパレットを使用する |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 10000 pc/Month |
| モーター タイプ: | N20 DCモーター | 変速機のタイプ: | 10*12mmの変速機 |
|---|---|---|---|
| 出力シャフト: | D shaft/M3の鉛ねじ | 評価される電圧: | 3V~12V DC |
| 荷を下された速度（単一モーター）: | 12000~16000RPM | ギヤ比率: | 2:1の~1000:1 |
| ハイライト: | 高速DCギヤ モーター15000RPM,ブラシをかけられたN20ギヤ ボックス モーター |
||
1000:1ギヤ比率N20 DCへの高速2:1はGB12ギヤ比率のモーターにブラシをかけた
これは変速機が付いているN20 DCモーターである。
N20は典型的なブラシをかけられたDCモーターであり、単一モーターのために、荷を下された速度は15000RPMについてある。
モーターは変速機によって付すとき、速度との大いにより低いためにであり、トルクは大いにより大きい。
ギヤ比率は1000:1へ2:1である
420:1の下のギヤ比率のため（を含む420:1）の変速機の長さは9mmである。
420:1上のギヤ比率のために、変速機の長さは12mmである
モーター変数:
| モーター タイプ | N20 DC motor+gearbox |
| 評価される電圧 | 3V/6V/12V DC |
| 荷を下された速度（単一モーター） | 12000~16000RPM |
| 荷を積まれたトルク（単一モーター） | 約3g*cm |
| 出力シャフト | D shaft/M3の鉛ねじ |
| 変速機の長さ | 9mm/12mm |
| 出力速度 | 単一のモータ速度/ギヤ比率 |
| 出力トルク | 単一モーターtorque*gear ratio*の効率 |
変速機変数:
| ギヤ比率 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 精密な比率 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 歯数 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| ギヤ レベル | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| ギヤ比率 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 精密な比率 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 歯数 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| ギヤ レベル | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 効率 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
設計デッサン:

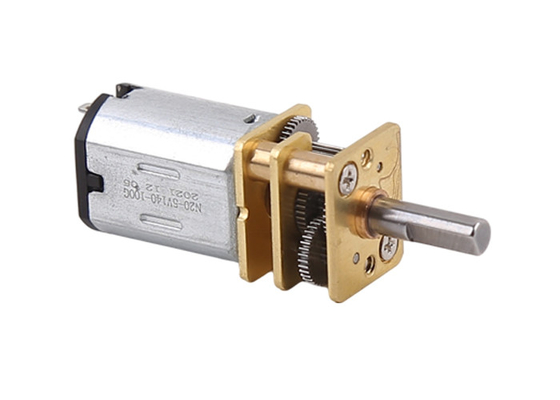

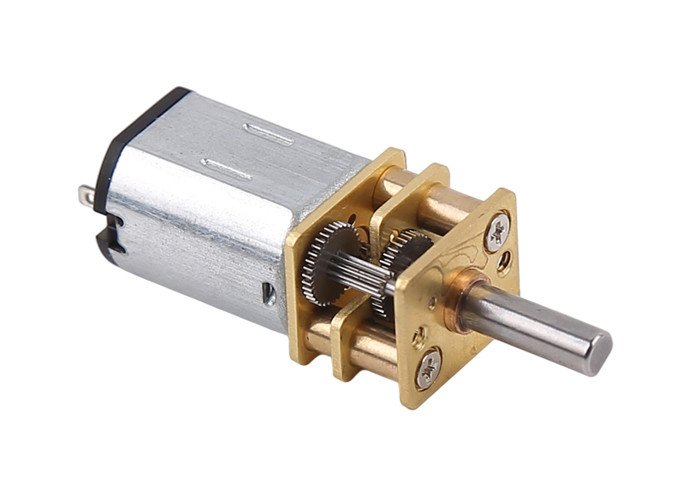

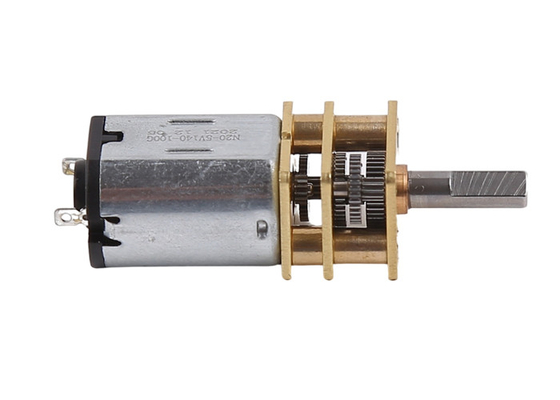

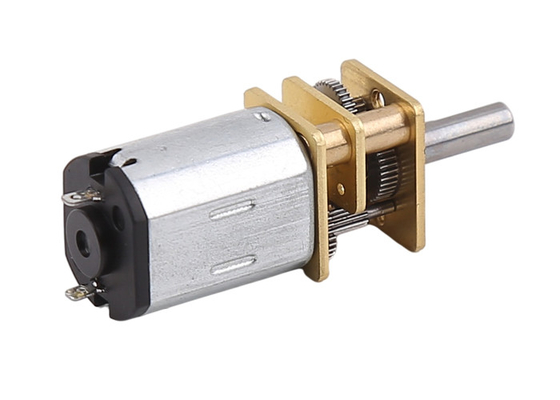

プロダクト表示:
DCについてモーターにブラシをかけた:
DCはモーターにである市場の最も一般的なモーター ブラシをかけた。
それに電気ブラシの内部があり、肯定的で、否定的なピンがある（+および-）
DCモーターの速度は異なったギヤ比率、かPWM制御と制御することができる。（Pulse-Width調節）
変速機のトルクの倍力を使うと、DCモーターはモーターの元のトルクと比較される大いにより高いトルクに達することができる。
DCのブラシ モーターの利点:
1.安い価格
2.小型
3.接続すること容易使いやすい
4.一般的
5.最高速度
6.高性能（ステッピング モーターと比較される）
変速機が付いているDCモーター:
変速機はモーターのトルクを後押しできモーターの速度を減らす
私達にまた選ぶべきあなたのための異なったギヤ比率変速機の効率が関連付けられるレベルを連動させるためにある。
出力torque=originalのtorque*gear ratio*の変速機の効率
出力speed=の元の速度/ギヤの比率
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
