プロダクト細部
起源の場所: 中国
ブランド名: V-motor
証明: RoHS
モデル番号: VSM0806
支払及び船積みの言葉
最小注文数量: 1
価格: US$2 ~7
パッケージの詳細: 泡箱はプロダクトのためにきちんと置かれ、外側はカートンおよびプラスチック フィルムと包まれ、バルク プロダクトは容易な交通機関およびプロダクト保護のためのプラスチック パレットによって扱われる。
受渡し時間: 15日
支払条件: L/C、T/T
供給の能力: 100000/month
モーター サイズ: |
8mm |
ステップ角度: |
18度 |
モーター タイプ: |
鉛ねじが付いているステッピング モーター |
動きのタイプ: |
線形（先におよび後方） |
鉛ピッチ: |
M2pitch 0.4mm |
電圧の運転: |
3.3V DC |
コイル抵抗: |
20オーム（缶のカスタム化） |
方法の運転: |
両極2-2段階 |
ねじ打撃: |
14mm |
押し出しなさい: |
約80g.cm |
モーター サイズ: |
8mm |
ステップ角度: |
18度 |
モーター タイプ: |
鉛ねじが付いているステッピング モーター |
動きのタイプ: |
線形（先におよび後方） |
鉛ピッチ: |
M2pitch 0.4mm |
電圧の運転: |
3.3V DC |
コイル抵抗: |
20オーム（缶のカスタム化） |
方法の運転: |
両極2-2段階 |
ねじ打撃: |
14mm |
押し出しなさい: |
約80g.cm |
VSM0806は精密マイクロのステップ・モータである、出力シャフトは0.4mmのピッチが付いている鉛ねじ、および鉛ねじおよび推圧に回るために鉛ねじによって支えられる鉛ねじを備えている。
モーターの基本的な手順の角度は18度であり、モーターは1週あたりの20のステップを動かし、従って変位の決断は0.02mmに達することができ精密な制御の目的を達成する。
アクチュエーターの点では、満足するのに下位区分ドライブ方法が使用されている。
小型の高精度および容易な制御のような優秀な特徴が原因で、このマイクロ ステップ・モータはカメラ、美装置、医療機器、自動販売機、急速な検出、光学機器、レンズ、精密医療機器、自動ドア ロック、等で広く利用されている。
モーターの入力部品はFPCである、しかし顧客の必要性に従って接続ワイヤー、PCB、等の形態に変えることができる。
取付金具は顧客の要求に従って取り替えることができる。
1) 自動販売機
2) 光学機器
3）精密医療機器
4）美装置
他の精密な制御適用
| モデルいいえ。 | VSM0806 |
| モーター タイプ | 線形ステッピング モーター |
| 段階いいえ。 | 2段階 |
| ステップ角度 | 18度 |
| 段階の抵抗 | 20オーム/段階 |
| 刺激方法 | 2-2両極ドライブ |
| 評価される電圧 | 3.3~5V DC |
| ネジ式鉛 | M2*0.4Pitchの糸 |
| 打撃 | 26.4 mm |
| 撤退推圧 | 500 PPSの2.0 gfに |
| 最高の応答の頻度 |
1100 PPSに |

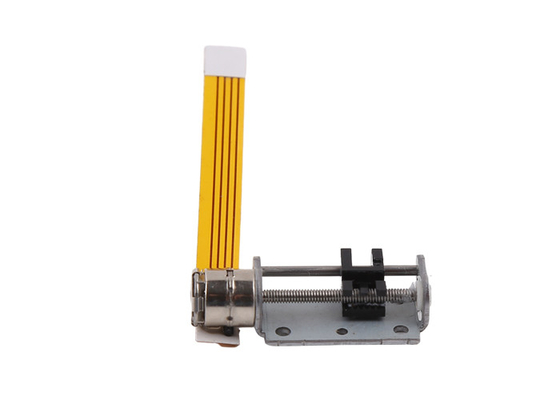

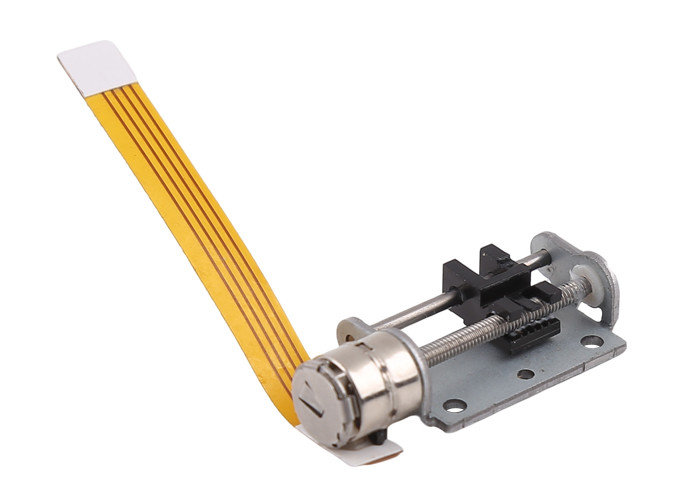

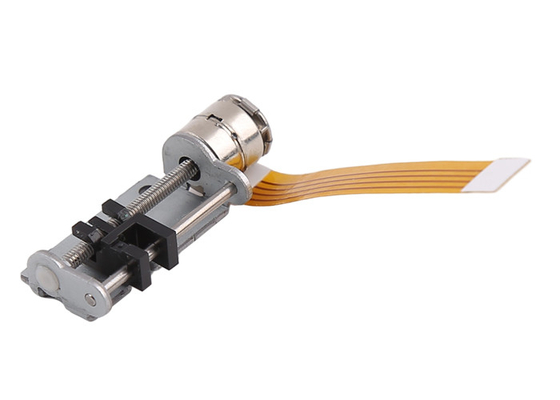

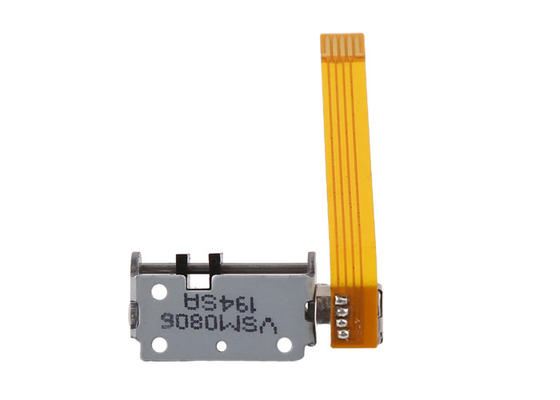

8mmのマイクロ スライダーのブラケットのステッピング モーターが付いている線形ステップ・モータねじモーター
1. モーターの外の直径の点では、6mm、8mm、10mm、15mm、20mm、25mmのような異なったサイズは顧客の使用環境およびスペース強さに従って選ぶことができる。
2. その出口の位置は360程度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。同時に、コネクターは鉛、PCBのFPCの裸ピンを選ぶことができる。
2. 特定の打撃は顧客の要求に基づき、モーターの有効な打撃はある特定の範囲の内でカスタマイズすることができ主に鉛ねじの直径そして長さを考慮する。
通常M2ねじの最大長は50mmである場合もあるM3ねじは100mmでありM4ねじは100mmである場合もある。また150mmをすることができる。小さいモーターはモーターを選んだ場合多くの力を消費する、従って広範囲の考察は取られるべきである膨大な直径が付いている鉛ねじを使用する。
4. 形作り易い経済的のスライダーの材料は一般にプラスチックであり。
特別な使用環境および条件があるとき、スライダーはまた金属部分を使用できる。
当然、スライダーの形そしてサイズのための顧客の要求に従って定められる生じる費用は比較的高い。
包装の図表:
