高精度の線形ねじステッピング モーターSM20-34L-Tの真鍮のスライダーM3の鉛ねじ

高精度SM20-34L-Tの真鍮のスライダーM3の鉛ねじ線形ステッピング モーター

記述:

これは真鍮のスライダーによって付す15mmの直径PMのステッピング モーターである。

モーターのスライダーに2つの線形軸受けがあり、それらはスライダーに強力な支持を提供し、流暢に動くスライダーを確かめる。

モーターのスライダーはCNC機械仕事からなされる、従って費用はプラスチック スライダーより大いに高い。

（プラスチックPOMのスライダーは注入型からなされる）

顧客は費用を救いたいと思えばプラスチック スライダーを選ぶことができる。

鉛ねじは規則的なM3*P0.5ねじであり、鉛ねじ長さは調節可能である。

モーターの打撃/走行距離は鉛ねじ長さによって定められる。

変数:

設計デッサン:

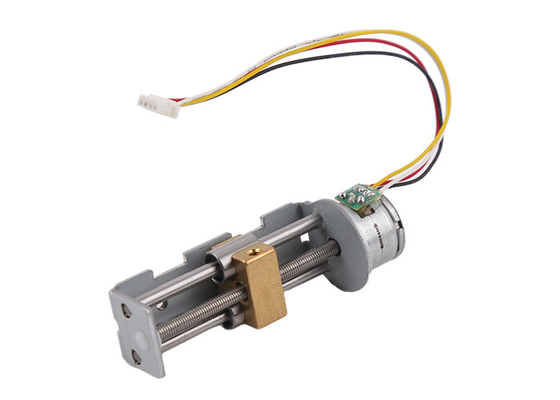

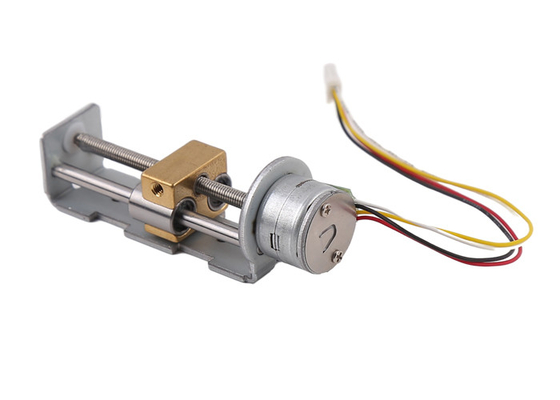

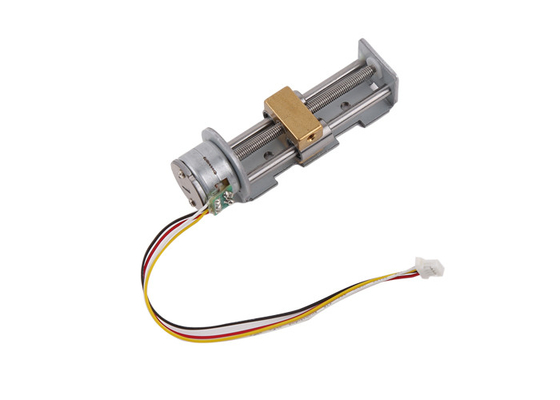

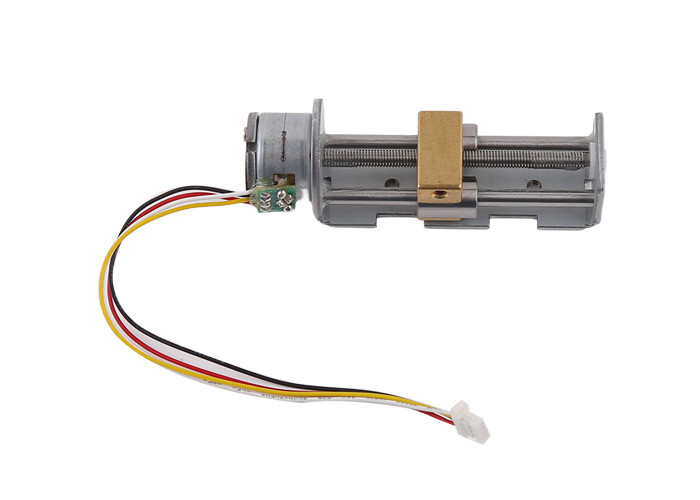

プロダクト表示:

スライダーが付いている線形ステッピング モーターについて:

私達のスライダー モーターはモーター+鉛のねじ+ブラケット+スライダーを含むアセンブリのフル セットである。

モーターのステップ角度は一般に各回転のための20のステップを意味する18°/stepである。

モーターが1つの回転を回すとき、スライダーは1の鉛を動かす。

単一の開始の鉛ねじのため:ピッチの=lead。

ステップ長さはステッピング モーターが1つのステップを丁度踏むとき）従ってある（ステップ長さの平均の線形動きのスライダー旅行、:

各回転の鉛ねじ鉛/ステップ

例えば鉛ねじがM2*0.4P （0.4mmピッチ規則的なM2の鉛ねじ）なら、モーターのステップ角度は18°のこのモーターのステップ長さである0.4mm/20=0.02mm/stepである。

また、ねじ長さをであるカスタマイズ可能導けば、私達はまた鉛ねじ長さをカスタマイズすればブラケットの設計を調節する必要がある。

ステッピング モーターの適用:

ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。

ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。

ステッピング モーターの利点:

ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。

ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。

1. 達成可能な精密な制御プログラム可能

2. 電磁妨害雑音及び電気火花なし

3. 小型

4. 適正価格

5. 低雑音

6. 長い耐用年数

包み、出荷情報:

サンプルは紙箱の中の泡のスポンジと詰まる。

大量生産のために、プロダクトは紙の箱で詰まる。

海の船積み（大量生産）のために、カートンはパレットで詰まる。

出荷の時間:

明白によって（DHL UPS/Federal Express TNT）:5~12日

明白な4PXによって:10~20日

海の船積み:40~60日（異なった国によって決まる）
