2フェーズROHSのマイクロ ステッピング モーター永久マグネット5VDC

高精度5D VCの2フェーズ8mm永久マグネットマイクロのステップ・モータ

8mmの爪のポーランド人の永久マグネットマイクロ ステッピング モーター

モーターは小さい精密マイクロ ステップ・モータの部門に属する爪の棒のタイプ永久マグネットステップ・モータである。

モーターの外の直径は8mmである、長さは約9mmである、ステップ角度は18度であり、モーター抵抗は運転の電圧および運転回路に従って選ぶことができる10~50ohmである。運転者を接続するために顧客を促進するためにはモーター ソケットに一般に裸ピン、PCB、接続ワイヤーおよびFPCのような共通のメカニズムの選択がある。

一般に、顧客はミニチュア変速機が付いているモーターを使用し、顧客の装置は減少メカニズムを備えている。可動部分の目的を達成するために推圧を高めるためにまたはモーターはまた鉛ねじによって取付けることができる。

モーターのサイズは小さく、出力力はまた小さい。正常なトルクはマイクロ精密制御装置で使用される1~3g.cmだけである。例えば:光学機器のカメラの動きおよび調節のメカニズム、レンズおよびフィルター、精密な位置のミニチュア試験用紙の伝達メカニズム、等。

ステッピング モーター変数データ用紙:

ステッピング モーターのトルクのカーブ:

デッサンの外のステッピング モーター:

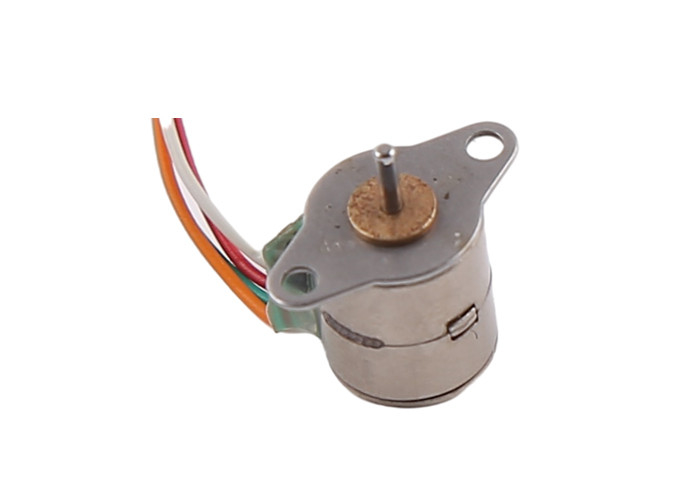

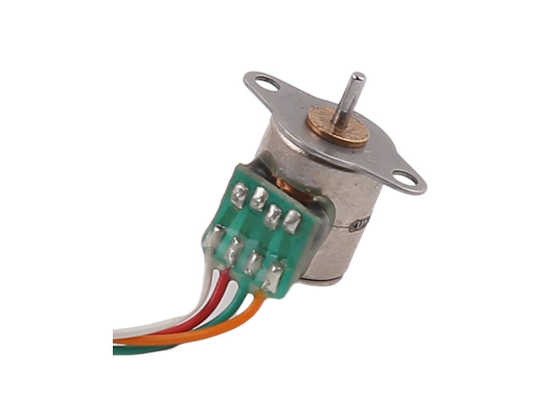

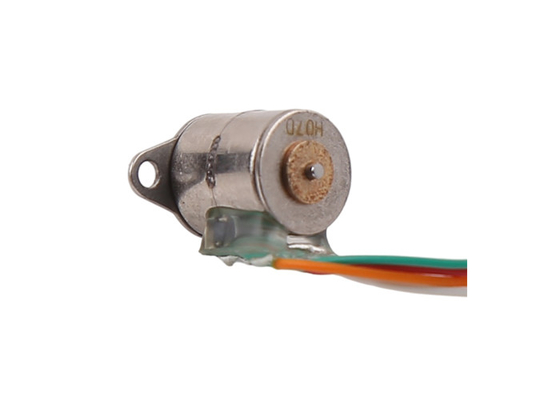

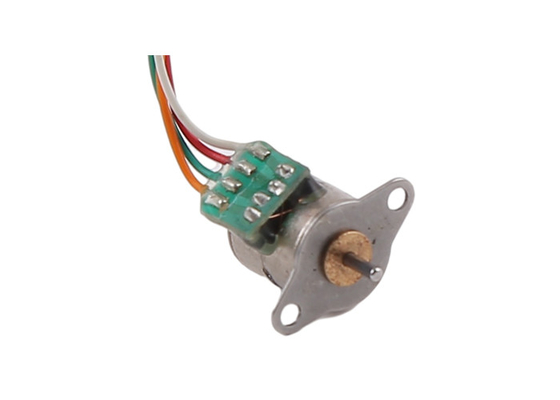

ステッピング モーターの表示:

ユーザーのサービスおよびカスタム化:

このタイプのモーターのために、私達はモーター抵抗、マウンティング プレート サイズ、シャフトのサイズおよびワイヤー出口方法のようなカスタマイズされたサービスのフル レンジを提供してもいい。顧客の異なった必要性をすばらしい範囲に満たすため。

同時に、モーターは2箱の減少箱、1によってである10*8拍車のギヤ ボックス、縮小率の範囲である2~250装備することができる;他は8mmの直径が付いている惑星の減少箱、であり、縮小率は1:14の1:16 1: 64 1:256の1:1024の1:4096 6つの選択である。

さらに、私達はまた顧客の必要性に従ってモーターのバック・エンドに磁気エンコーダーを取付けてもいい。専門にされた技術である一般的なエンコーダーのPPRは3と12の間にある場合もある。非常に小さいモーターへエンコーダーを加えることは容易な業績ではない。
