15mmのマイクロ線形ねじブラケットのステップ角度のステッピング モーター5VDCの電気ステップ・モータ18度

15mmのM3鉛ねじスライダーのステッピング モーターの特徴:

SM15-45Lは推圧にねじの回転を支えるねじおよびねじ棒を通って精密マイクロ ステップ・モータ、ねじの0.5mmのピッチが付いている出力シャフト、である。
モーター基本的な手順の角度は18度、20のステップを毎週動かすモーターである従って変位の決断は精密制御の目的を達成するために0.02mmに達することができる。
会う下位区分ドライブ方法を使用してアクチュエーター面。
小型、高精度、制御すること容易なおよび他の優秀な特徴、従ってこのマイクロ ステッピング モーターのためにカメラ、光学機器、レンズ、精密医療機器、自動ドア ロックおよび他の分野で広く利用されている。
FPCのモーター入力部品は接続ライン針、PCBおよび他の形態に顧客需要に従って、しかし変わることができるできる。
取付金具は顧客の要求に従って変えることができる。

これはブラケット、鉛ねじおよび相対運動のスライダーが装備されているタイプのステッピング モーターである。

モーターの出力シャフトがあるのでねじの回転の間のねじは、先にそして後退するために、ねじスライダーを運転する。このように、進み、引きのような行為は便利に提供することができる。さらに、ステップ・モータは正確に回転の回転速度、またスライダーの動きの速度を定める、動きの位置は正確、制御可能である数、等を制御でき。そして位置の正確さは0.05mmの内でに制御することができる。

上記の特徴が原因で、そのようなモーターは美装置、医療機器、自動販売機、急速な点検および他の分野で広く利用されている。

主要出願

1) 自動販売機

2) 光学機器

3）精密医療機器

4）美装置

他の精密な制御適用

15mmのM3鉛ねじスライダーのステッピング モーターの指定:

45mmの打撃が付いている15mmのプラスチック スライダーのステッピング モーターのデッサン:

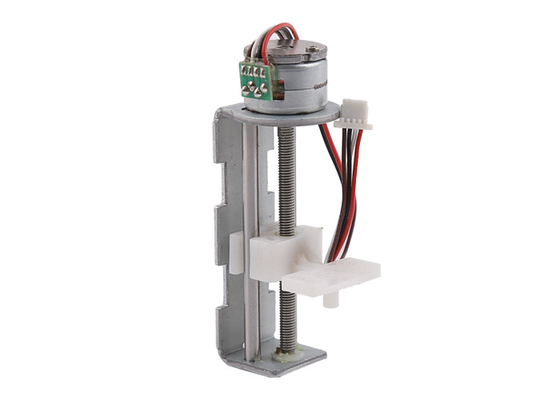

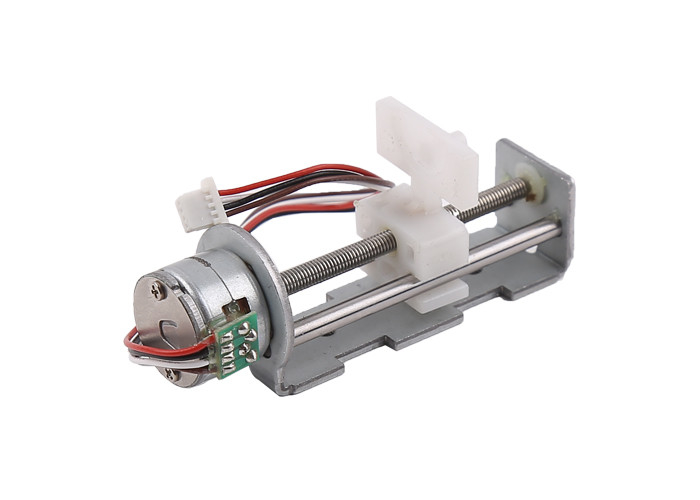

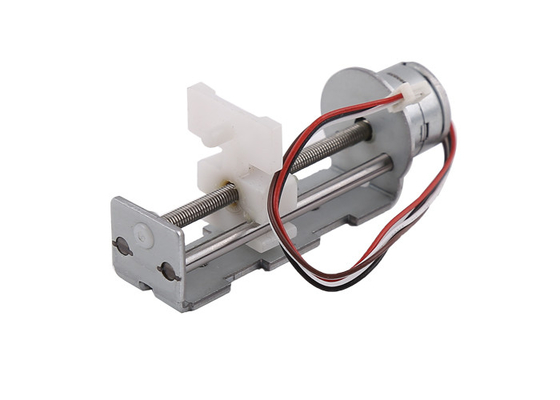

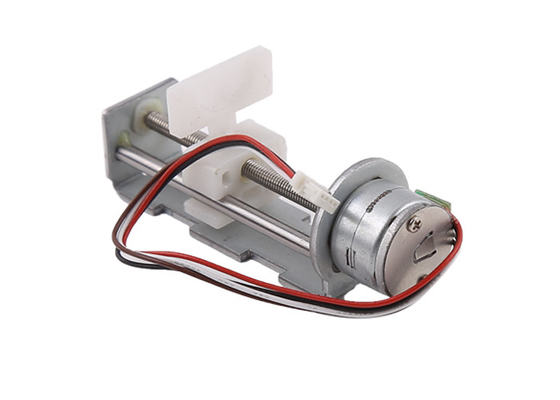

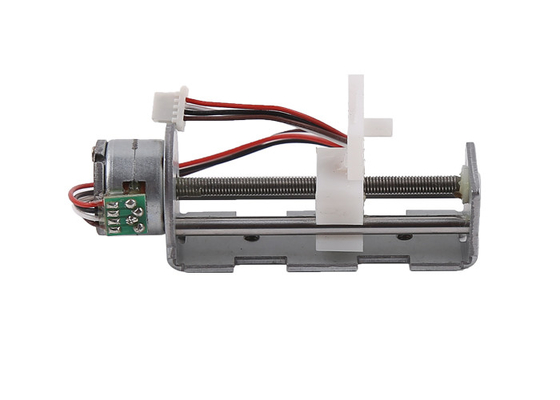

15mmのプラスチック スライダーのステッピング モーターのためのプロダクト表示:

顧客は内容をカスタマイズできる:

1. プロダクト外の直径の点では、6 8 10 15 20 25mmのような異なったサイズは顧客の使用環境、スペース強さ、等に従って選ぶことができる。

2. モーターの出口の位置は360程度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。同時に、コネクターは導線、PCBのFPCの裸ピンを選ぶことができる。

2. 顧客の条件に従って、モーターの有効な打撃はある特定の範囲の内でことができ、主にねじの直径そして長さを考慮するカスタマイズする。

通常M2ねじの最大長は50mmである場合もあるM3ねじは100mmでありM4ねじは100mmである場合もある。150mmをすることができる。小さいモーターのための膨大な直径が付いている鉛ねじの使用は多くの力を消費する、従ってモーターを選んだ場合広範囲の考察は取られるべきである。

4. スライダーの材料はプラスチックから一般に形作り易い経済的成り。

顧客は特別な使用環境および条件があるとき、スライダーはまた金属部分から成っていることができる。

当然、スライダーの形そしてサイズのための顧客の要求に従って定められる費用は比較的高い。
