0.6096mmピッチ7.5程度のステッピング モーター36mmの永久マグネットリニア モーター

0.6096 mmピッチのシャフトの永久マグネットモーターを通る台形鉛ねじ操業

これはrun-throughシャフトの設計の私達の36mm線形鉛ねじモーター、である。

私達に選ぶべきあなたのための異なった開始がある。

私達に鉛ねじの開始と1つの開始2が始める4つの開始、モーターの推圧を関連しているある。

より速くあったりより多くの開始が、導くより低い推圧のねじ移動を。

変数:

設計デッサン:

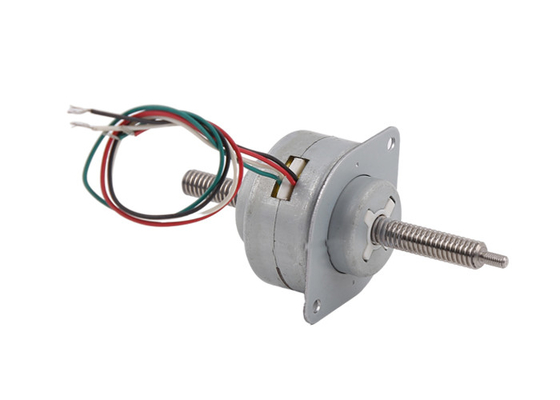

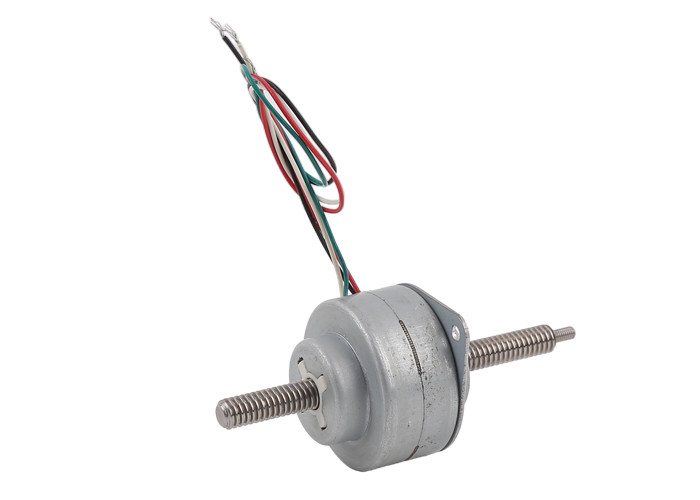

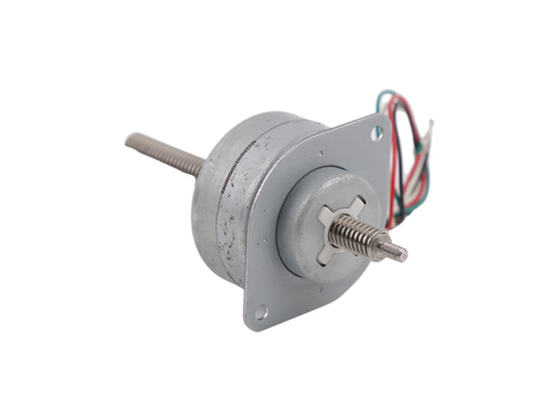

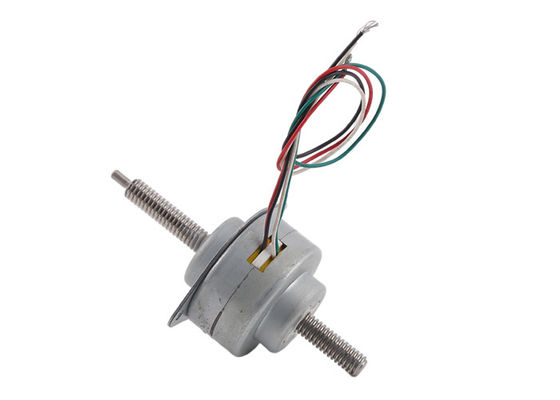

プロダクト表示:

線形ステッピング モーターについて:

そこに別の設計:

捕虜シャフト（固定シャフト）:鉛ねじがそれ上下ただできるするリニア モーターの動きを回らない注意しない。

操業throughtシャフト（行くシャフトを通して）:鉛ねじは回るときの上下に動くことができる。鉛ねじが修理されるとき、回ることを割り当てないために鉛ねじは羽毛および仕事をきちんと動かすことができる。

外付けドライブ（ナットと）:鉛ねじは修理されたり、上下に上下に動くことができない回るただことができ上下に上下に動く鉛ねじにナットがある。

鉛ねじおよびステップ長さについて:

私達に2つのタイプのステップ角度がある:15°and 7.5°。15°ステップ角度のモーターは1つの回転のための24のステップを踏み、7.5°ステップ角度のモーターは回転のための48のステップを踏む。

私達に3つのタイプの単一の開始/douleの開始および4つの開始を用いる鉛ねじ鉛が、ある。

ピッチは同じである:0.6096mm

鉛ねじlead=starts*pitch

例のために、2つの開始の鉛ねじの、である2*0.6096=1.2192mm導きなさい

モーターのステップ長さは、モーターが1つのステップを踏むと間隔の鉛ねじ/ナット移動するである。

各回転のためのモーターのステップlength=leadねじ鉛/ステップ

例のために、2つの開始の鉛ねじの、ステップ角度は7.5°である、

ステップlength=lead/24=1.2192/24=0.0508mm/step

推圧について:

推圧は運転者の頻度とおよび鉛ねじ鉛、段階的な角度およびモーター サイズ関連している。

より大きいモーターのサイズ、推圧はより大きい。

より低くより遅いなったり頻度、自動車に乗る回すためにおよび推圧はより大きい。

低鉛ねじ鉛は、推圧より大きいある。

7.5度は角度歩むより高い推圧を15度と比較する。

ステッピング モーターの適用:

ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。

ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。

ステッピング モーターの利点:

ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。

ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。

1. 達成可能な精密な制御プログラム可能

2. 電磁妨害雑音及び電気火花なし

3. 小型

4. 適正価格

5. 低雑音

6. 長い耐用年数

包み、出荷情報:

サンプルは紙箱の中の泡のスポンジと詰まる。

大量生産のために、プロダクトは紙の箱で詰まる。

海の船積み（大量生産）のために、カートンはパレットで詰まる。

出荷の時間:

明白によって（DHL UPS/Federal Express TNT）:5~12日

明白な4PXによって:10~20日

海の船積み:40~60日（異なった国によって決まる）
