プロダクト細部
起源の場所: 中国
ブランド名: V-motor
証明: RoHS
モデル番号: SM15-816G
支払及び船積みの言葉
最小注文数量: 1 PC
価格: US$2.85~7
パッケージの詳細: サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。
受渡し時間: 15日
支払条件: T/T、L/C
供給の能力: 100000/month
タイプ: |
DCギヤ モーター |
段階: |
2-2 |
現在/段階: |
0.4A |
ステップ角度: |
18/i程度（Iギヤ比率） |
評価される電圧: |
要求として5Vまたは |
ギヤ比率: |
1:2~1000:1 |
抵抗: |
31Ω |
重量: |
18G |
モーターの長さ: |
22.8mm |
タイプ: |
DCギヤ モーター |
段階: |
2-2 |
現在/段階: |
0.4A |
ステップ角度: |
18/i程度（Iギヤ比率） |
評価される電圧: |
要求として5Vまたは |
ギヤ比率: |
1:2~1000:1 |
抵抗: |
31Ω |
重量: |
18G |
モーターの長さ: |
22.8mm |
精密な器械のための12mmの変速機が付いている2フェーズ4ワイヤーdcギヤ モーター15mmマイクロのステッピング モーター
SM15-816Gモーターの基本的な手順の角度は18度、1回転あたりすなわち、20のステップである。ギヤ ボックスの減速の効果を使うと、モーターの最終的な角決断は精密な制御を要求するさまざまな装置に使用することができる0.018~0.9度に達することができる。
正常で選択可能な比率は1:2の1:5の1:10の1:15の1:20の1:30の1:36の1:50の1:63の1:67の1:89の1:100の1:110の1:150 1: 172 1:210の1:250の1:275の1:298の1:380の1:420の1:500の1:600の1:1000、異なった速度の比率作り出す別の最終的なトルクをであり、速度、顧客はあなたの実際の必要性に従って選ぶことができる。特別な速度の比率は論議するために連絡する私達に必要ならばカスタマイズすることができる。
モーターを選ぶとき、包括的に速度およびトルクを考慮することは必要な間、会合条件。
プロダクトによりよい信頼性があるように、この一連のギヤ ボックスは最先端の関連の部品のプロセス用機器を、高精度と、高性能、低雑音採用し、適度な、信頼できる技術を採用する。入力の部品および標準的なステッピング モーターは調査の構造、FPC、FFCのPCBケーブルの形態を等採用できる。モーター部品の出力は等導くねじ、ギヤ、滑車を円形シャフト、Dシャフトのようなさまざまな出力構造を採用できる!顧客の必要性に従ってカスタマイズすることができる
SM15mmgearboxの段階的な主要な変数:
| 製品名 | 15のmmによって連動させられるステッピング モーター |
| モデル | SM15-816G |
| ドライブVltage | 3.3V~5V |
| ステップ角度 | 18° |
| PHSA | 2 |
| RESISTENCE | 31Ω±7% （任意20の15の10オーム） |
| 実用温度範囲 | -0~+55 ℃ |
| ギヤ比率 | 21~1030 |
| OEM及びODMサービス | 利用できる |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~150rpm） |
| 重量 | 18g |
送り出すSM15ギヤ ステッピング モーター:
SM15ギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。
シャフトのタイプ:
、またユーザーのデッサンがカスタマイズされた原因でできる次の通り出口シャフトの標準
より多くのタイプのためのカスタマー サービスに連絡する歓迎
タイプのワイヤーは接続する:
Pinのタイプとのモーター入力方法
、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。

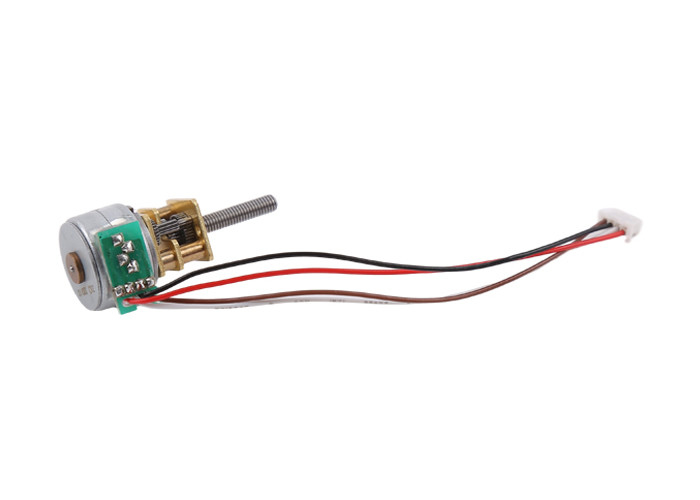

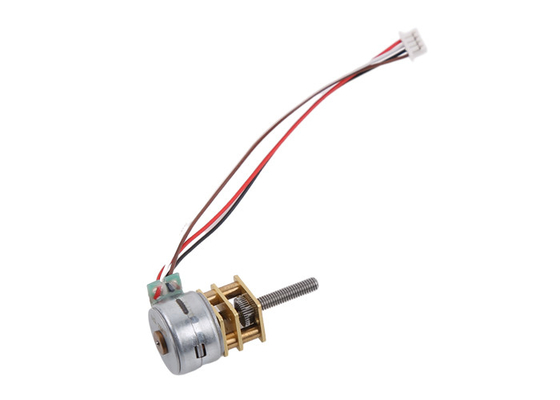

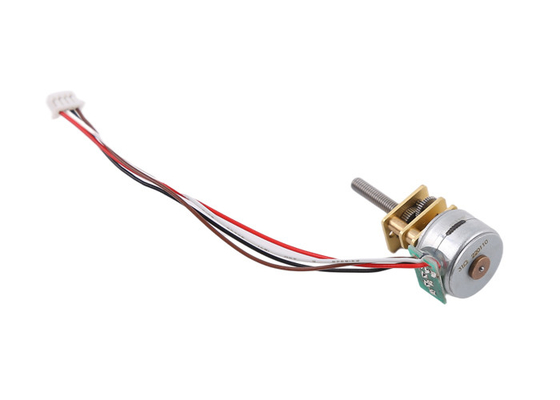

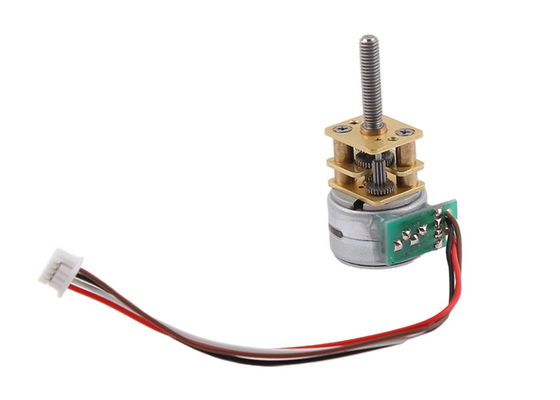

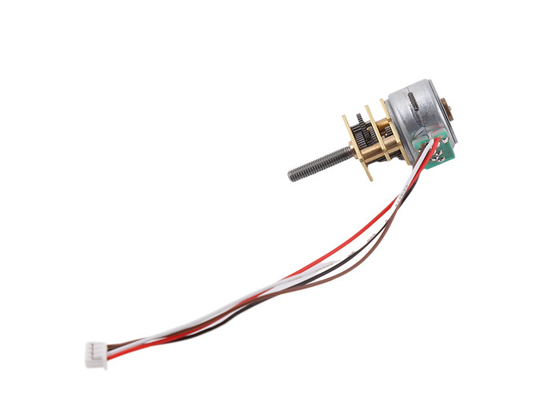

SM15ギヤ ステッピング モーターの表示:
