| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | VSM10152 |
| 最小注文数量: | 1 |
|---|---|
| 価格: | US$2 ~7 |
| パッケージの詳細: | 泡箱はプロダクトのためにきちんと置かれ、外側はカートンおよびプラスチック フィルムと包まれ、バルク プロダクトは容易な交通機関およびプロダクト保護のためのプラスチック パレットによって扱われる。 |
| 受渡し時間: | 15日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 100000/month |
| モーター サイズ: | 10のmm | ステップ角度: | 18°/Phases |
|---|---|---|---|
| モーター タイプ: | 鉛ねじが付いているステッピング モーター | 動きのタイプ: | 線形 |
| 鉛ピッチ: | M2pitch 0.4mm | 電圧の運転: | 3.3 VDC |
| コイル抵抗: | 10オーム（缶のカスタム化） | 方法の運転: | 両極2-2段階 |
このモーターの基本的な手順の角度は18度であり、モーターは1週あたりの20のステップを動かし、従って変位の決断は0.02mmに達することができ精密な制御の目的を達成する。
アクチュエーターの点では条件を満たすのに、下位区分ドライブ方法が使用されている。

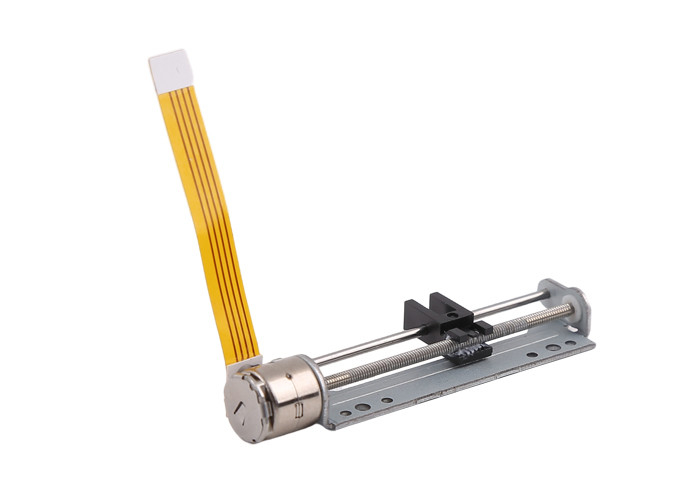

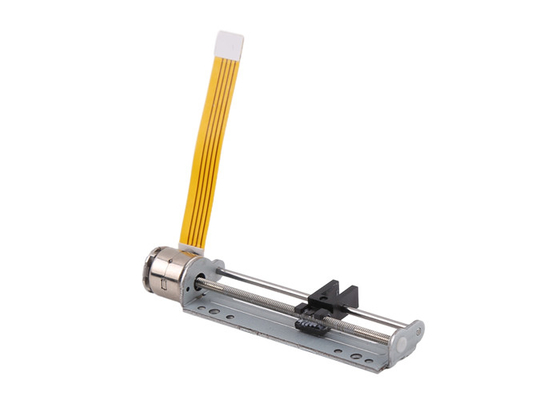

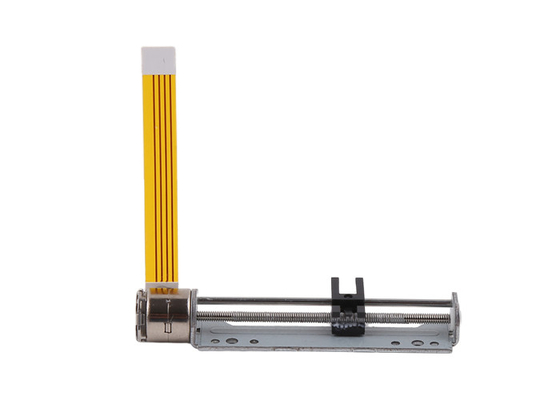

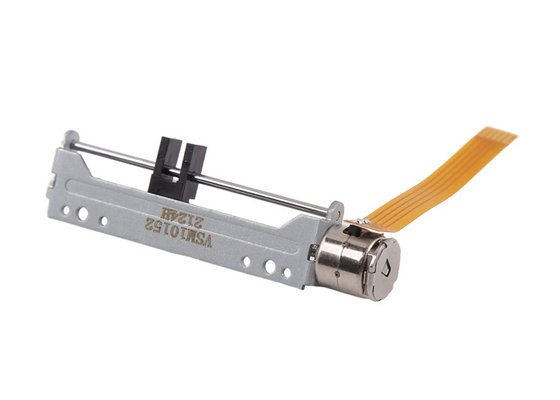

これはブラケット、鉛ねじおよび相対運動のスライダーが装備されているステッピング モーターである。取付金具は顧客の要求に従って取り替えることができる。
モーターの出力シャフトがあるので鉛ねじの回転の間の鉛ねじは、あちこちに動くために、鉛ねじスライダーを運転する。これは便利に前方および後方のような行為を提供する。ステップ・モータは正確に回転の速度、スライダーの動きの速度を定める、動きの位置は正確に制御可能である数、等を制御でき。位置の正確さは0.05mmの内で制御することができる。
モーターの入力部品は顧客の必要性に従って接続ワイヤー、PCB、等の形態に変えることができるFPCである。
1) 自動販売機
2) 光学機器
3）精密医療機器
4）美装置
他の精密な制御適用
| モデルいいえ。 | VSM10152 |
| モーター タイプ | 線形ステッピング モーター |
| 段階いいえ。 | 2段階 |
| ステップ角度 | 18 °/Step |
| 段階の抵抗 | 10 Ω±10% |
| 刺激方法 | 2-2両極ドライブ |
| 評価される電圧 | 3.3V DC~5V DC |
| ネジ式鉛 | M2*0.4Pitchの糸 |
| 打撃 | 40のmm |
| 推圧を引込みなさい | 3.5gf cm分（500PPS、3.3V DCで） |
| 推圧を引き出しなさい | 3.5gf cm分（500PPS、3.3V DCで） |
| 最高の開始の頻度 | 1000pps min. （3.3V DCで） |
| 最高の回転の頻度 | 1200pps min. （3.3V DCで） |
1. モーターの外の直径は顧客の使用環境およびスペース強さに従って6mmから8mm 10mm 15mm 20mm 25mm選ぶことができる。
2. モーターの出口の位置は360度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。さらに、コネクターは鉛、PCBのFPCの裸ピンを選ぶことができる。
2. モーターの有効な打撃は顧客の必要性に従ってある特定の範囲の内でカスタマイズすることができ主に鉛ねじの直径そして長さを考慮する。
一般的に、M2ねじの最大長は50mmである場合もあるM3ねじは100mmでありM4ねじは100mmである場合もある。また150mmをすることができる。小さいモーターは直径で余りに大きい鉛ねじを使用するので、多くの力を消費する。従って、顧客はまたモーターを選んだ場合包括的に考慮するべきである。
4. 形作り易くの、価格が現実的のスライダーの材料は一般にプラスチックである。
顧客は特別な使用環境および条件があれば、スライダーはまた金属部分を使用できる。
当然、スライダーの形そしてサイズのための顧客の要求に従って定められるスライダーの費用は比較的高い。
