プロダクト細部
起源の場所: 中国
ブランド名: V-motor
証明: RoHS
モデル番号: VSM0652
支払及び船積みの言葉
最小注文数量: 1
価格: US$2 ~7
パッケージの詳細: 泡箱はプロダクトのためにきちんと置かれ、外側はカートンおよびプラスチック フィルムと包まれ、バルク プロダクトは容易な交通機関およびプロダクト保護のためのプラスチック パレットによって扱われる。
受渡し時間: 15日
支払条件: L/C、T/T
供給の能力: 100000/month
モーター サイズ: |
8mm |
ステップ角度: |
18度 |
モーター タイプ: |
鉛ねじが付いているステッピング モーター |
鉛ピッチ: |
M2pitch 0.4mm |
電圧の運転: |
3.3 VDC |
コイル抵抗: |
20オーム（缶のカスタム化） |
方法の運転: |
両極2-2段階 |
ねじ打撃: |
40mm |
押し出しなさい: |
約110g.cm |
モーター サイズ: |
8mm |
ステップ角度: |
18度 |
モーター タイプ: |
鉛ねじが付いているステッピング モーター |
鉛ピッチ: |
M2pitch 0.4mm |
電圧の運転: |
3.3 VDC |
コイル抵抗: |
20オーム（缶のカスタム化） |
方法の運転: |
両極2-2段階 |
ねじ打撃: |
40mm |
押し出しなさい: |
約110g.cm |
これはブラケットが装備されている小さいステッピング モーターでしたりねじおよび相対運動のスライダーを導く。
モーターの出力シャフトがあるので鉛ねじの回転の間の鉛ねじは、あちこちに動くために、鉛ねじスライダーを運転する。これは便利に前方および後方のような行為を提供する。さらに、ステップ・モータは正確に回転の速度、またスライダーの動きの速度を定める、動きの位置は正確に制御可能である数、等を制御でき。
小型の高精度および容易な制御のような優秀な特徴が原因で、このミニチュア ステップ・モータは美装置、医療機器、自動販売機、急速な検出、カメラ、光学機器、レンズ、精密医療機器、自動ドア ロック、等で広く利用されている。
モーターの入力部品はPCBである、しかし顧客の必要性に従って接続ワイヤー、FPC、等の形態に変えることができる。
1) 自動販売機
2) 光学機器
3）精密医療機器
4）美装置
他の精密な制御適用
| モデルいいえ。 | VSM0652 |
| モーター タイプ | 線形ステッピング モーター |
| 段階いいえ。 | 2段階 |
| ステップ角度 | 9°/step |
| 段階の抵抗 | 40 Ω±10% |
| 刺激方法 | 2-2両極ドライブ |
| 評価される電圧 | 4.6V DC |
| 打撃 | 6mm |
| 撤退推圧 | 36g min. （5V 200mA、300PPS-400PPS） |
| 最高の開始の頻度 |
1100pps min. （4.6ボルトDCで） |
| 最高の回転の頻度 | 2000pps min. （4.6ボルトDCで） |
6mmの打撃が付いている6mmのプラスチック スライダーのステッピング モーターのデッサン:
タイプのワイヤーは接続する:
Pinのタイプとのモーター入力方法
、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。

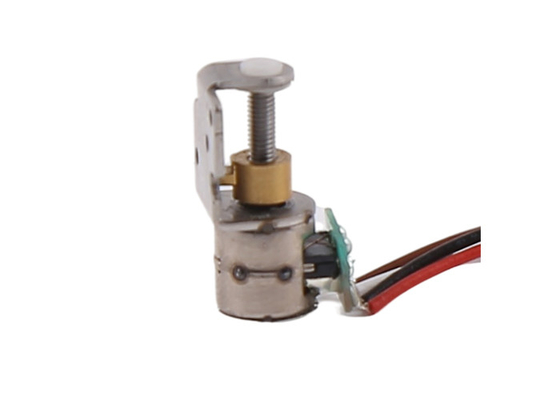

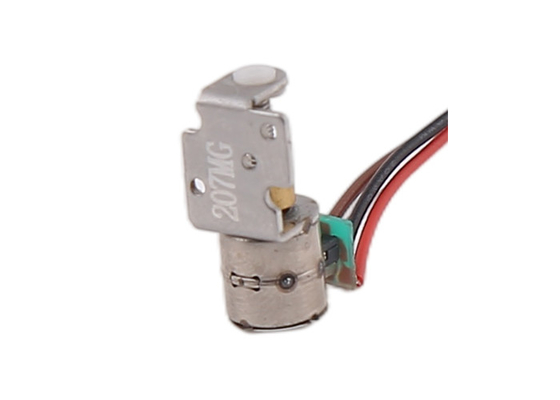

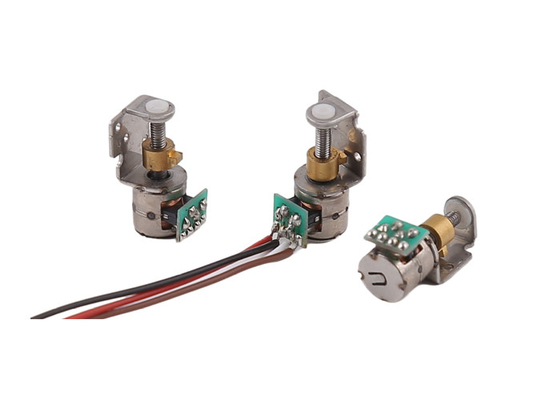

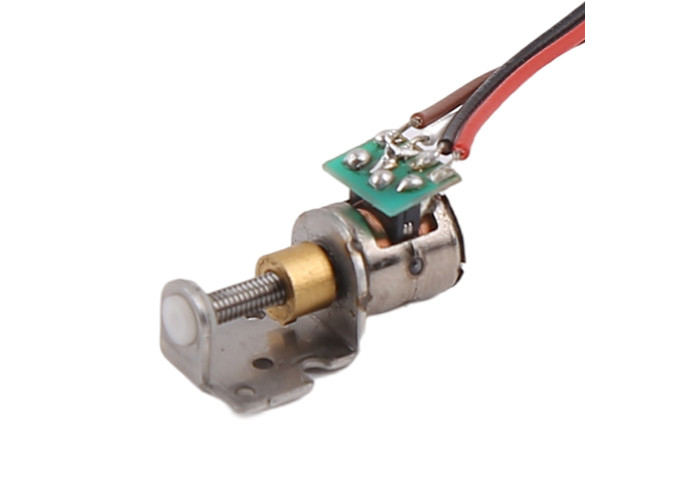

6つのmmのプラスチック スライダーのステッピング モーターのためのプロダクト表示:
6mmのカメラ レンズの小型リニア モーター4.6V DCのマイクロ スライダーねじステッピング モーター
1. モーターの外の直径は顧客の使用環境およびスペース強さに従って6 8 10 15 20 25mmのような異なったサイズで選ぶことができる。
2. 出口の位置は360程度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。同時に、コネクターは鉛、PCBのFPCの裸ピンを選ぶことができる。
2. 顧客の要求に従って、モーターの有効な打撃はある特定の範囲の内でカスタマイズすることができ主に鉛ねじの直径そして長さを考慮する。
通常M2ねじの最大長は50mmである場合もあるM3ねじは100mmでありM4ねじは100mmである場合もある。150mmをまた達成することができる。小さいモーターは多くの力を消費する余りに大口径が付いている鉛ねじを使用する。従って、顧客は時選択モーター包括的に考慮するべきである。
4. 形作り易い経済的のスライダーの材料は一般にプラスチックであり。
顧客に特別な使用環境および条件があるとき、スライダーはまた金属部分を使用できる。
当然、スライダーの形そしてサイズのための顧客の要求に従って定められる費用は比較的高い。
