2フェーズ小型リニア モーター8mmのマイクロのスライダーねじステッピング モーターのカメラ レンズ

2フェーズ小型リニア モーター8mmのマイクロのスライダーねじステッピング モーターのカメラ レンズ

8mmのマイクロ スライダーねじカメラ レンズの線形ステッピング モーターのステッピング モーター3.3V DC pmのステッピング モーター:

これはブラケット、鉛ねじおよび相対運動のスライダーが装備されているステッピング モーターである。
モーターが回るときブラケットおよびガイド・レール（、ガイド・レールは動く）が付いている特別な精密ステップ・モータは脈拍の頻度、移動速度制御し移動間隔は脈拍の数によって制御することができる。この典型的なモーターのためにモーターが2-2段階を運転するとき、1つの脈拍は0.02 mmモーターを導く。

モーターの入力部品はFPCであり、また顧客の必要性に従って接続ワイヤー、PCB、等の形態に変えることができる。
取付金具は顧客の要求に従って取り替えることができる。
モーターの出力シャフトは鉛ねじである。鉛ねじの回転の間に、鉛ねじはあちこちに動くためにスライダーを運転する。これは便利に前方および後方のような行為を提供する。同時に、ステップ・モータは正確に回転の速度、またスライダーの動きの速度を定める、動きの位置は正確に制御可能である数、等を制御でき。位置の正確さは0.05mmの内で制御することができる。

小型の高精度および容易な制御のような優秀な特徴が原因で、このマイクロ ステップ・モータはカメラ、光学機器、レンズ、精密医療機器、自動ドア ロック、美装置、医療機器、自動販売機、速い検出および他の分野で広く利用されている。

主要出願

1) 自動販売機

2) 光学機器

3）精密医療機器

4）美装置

他の精密な制御適用

8mm M2の鉛ねじスライダーのステッピング モーターの指定:

40mmの打撃が付いている8mmのプラスチック スライダーのステッピング モーターのデッサン:

タイプのワイヤーは接続する:

Pinのタイプとのモーター入力方法

、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。

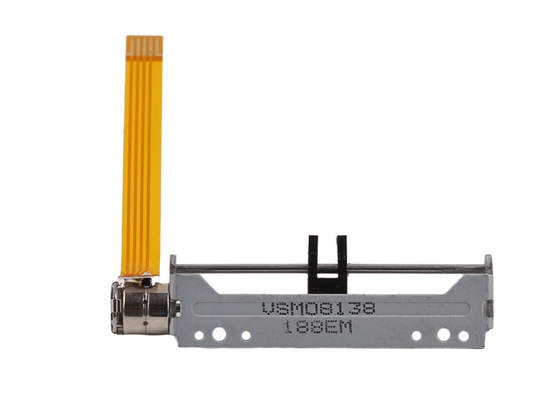

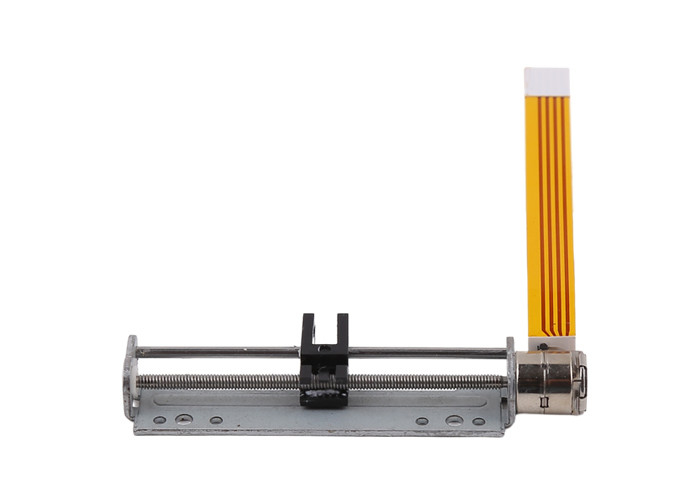

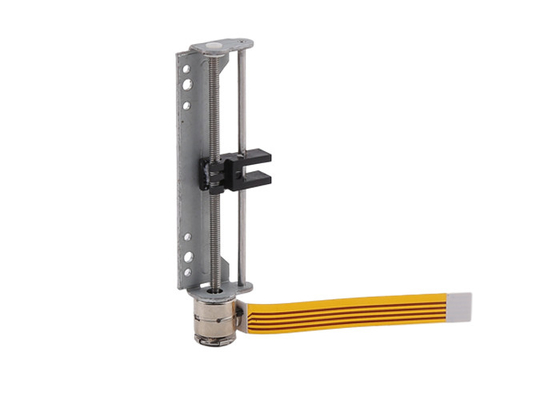

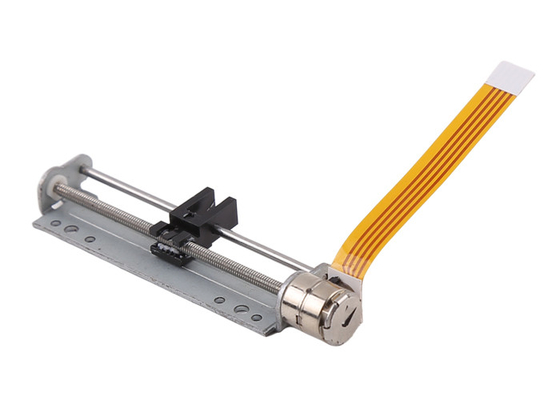

8つのmmのプラスチック スライダーのステッピング モーターのためのプロダクト表示:

8mmのカメラ レンズの小型リニア モーター3.3VDCのマイクロ スライダーねじステッピング モーター

顧客は内容をカスタマイズできる:

1. プロダクト外の直径の点では、6mmのような異なったサイズは顧客の使用環境、スペース強さ、等に従って8mm 10mm 15mm 20mm 25mm選ぶことができる。

2. モーターの出口の位置は360程度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。同時に、コネクターは導線、PCBのFPCの裸ピンを選ぶことができる。

2. 顧客の条件に従って、モーターの有効な打撃はある特定の範囲の内でことができ、主にねじの直径そして長さを考慮するカスタマイズする。

通常M2ねじの最大長は50mmである場合もあるM3ねじは100mmでありM4ねじは100mmである場合もある。150mmをすることができる。小さいモーターのための膨大な直径が付いている鉛ねじの使用は多くの力を消費する、従ってモーターを選んだ場合広範囲の考察は取られるべきである。

4. スライダーの材料はプラスチックから一般に形作り易い経済的成り。

顧客は特別な使用環境および条件があるとき、スライダーはまた金属部分から成っていることができる。

当然、スライダーの形そしてサイズのための顧客の要求に従って定められる費用は比較的高い。

プロダクト包装および配達図表:
