| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | SM15-45L-T |
| 最小注文数量: | 1 |
|---|---|
| 価格: | US$4.5~18.5 |
| パッケージの詳細: | 泡箱はプロダクトのためにきちんと置かれ、外側はカートンおよびプラスチック フィルムと包まれ、バルク プロダクトは容易な交通機関およびプロダクト保護のためのプラスチック パレットによって扱われる。 |
| 受渡し時間: | 15日 |
| 支払条件: | L/C、T/T |
| 供給の能力: | 100000/month |
| モーター サイズ: | 15mm （任意6 8 10 20 25） | ステップ角度: | 18度 |
|---|---|---|---|
| モーター タイプ: | 鉛ねじが付いているステッピング モーター | 動きのタイプ: | 線形（先におよび後方） |
| 鉛ピッチ: | M3ピッチ0.5mm | 電圧の運転: | 6 VDC |
| コイル抵抗: | 15オーム（缶のカスタム化） | 方法の運転: | 両極2-2段階 |
| ハイライト: | 15mmの電気ステッピング モーター,5VDC電気ステッピング モーター,スライダーが付いている電気ステッピング モーター |
||

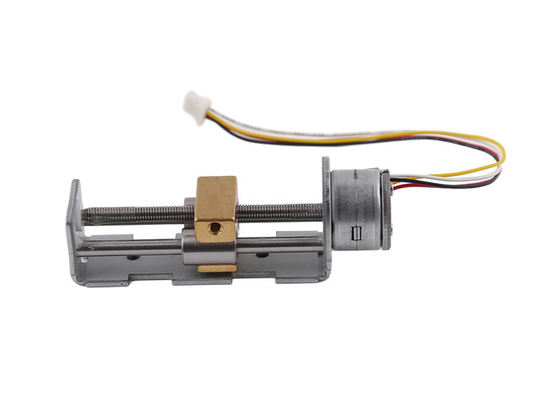

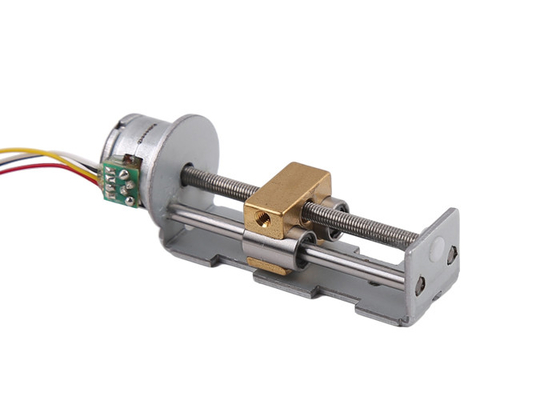

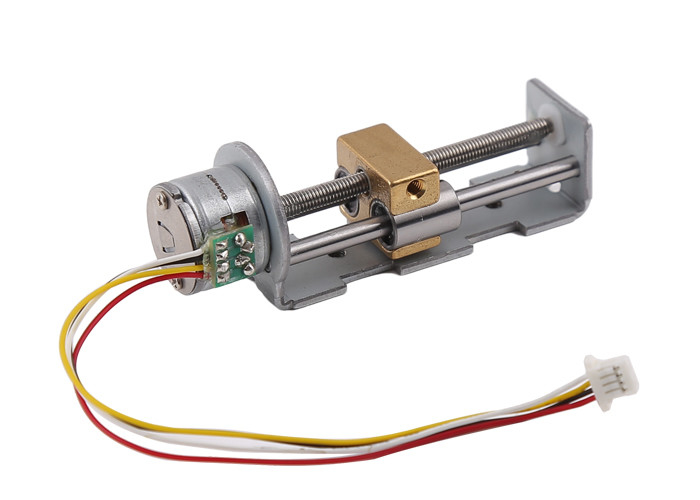

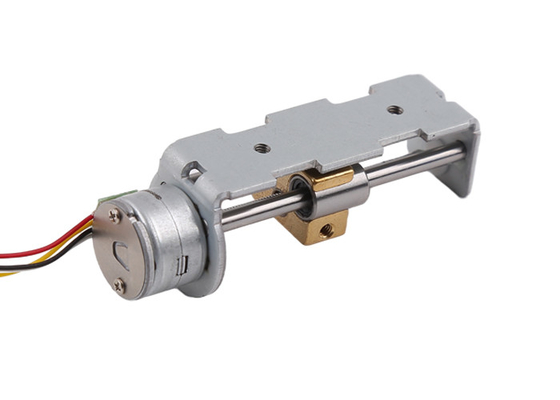

SM15-45Lはブラケット、鉛ねじおよび相対運動のスライダーが装備されている精密ミニチュアのステップ・モータである。出力シャフトは0.5mmのピッチが付いている鉛ねじ、および鉛ねじおよび推圧に回るために鉛ねじによって支えられる鉛ねじを備えている。
モーターの基本的な手順の角度は18度であり、モーターは1週あたりの20のステップを動かし、従って変位の決断は0.02mmに達することができ精密な制御の目的を達成する。
アクチュエーターの点では、満足するのに下位区分ドライブ方法が使用されている。
モーターの入力部品はFPCである、しかし顧客の必要性に従って接続ワイヤー、PCB、等の形態に変えることができる。
取付金具は顧客の要求に従って取り替えることができる。
小型、高精度、および容易な制御が原因で、このミニチュア ステップ・モータはカメラ、光学機器、レンズ、精密医療機器、自動ドア ロックおよび他の分野で広く利用されている。
1) 自動販売機
2) 光学機器
3）精密医療機器
4）美装置
他の精密な制御適用
| モデルいいえ。 | SM15-45L-T |
| モーター タイプ | 線形ステッピング モーター |
| 段階いいえ。 | 2段階 |
| ステップ角度 | 18度 |
| 段階の抵抗 | 15Ω±10%/phase |
| 刺激方法 | 2-2両極ドライブ |
| 評価される電圧 | 5 - 12ボルトDC |
| ネジ式鉛 | M3*0.5Pitchの糸 |
| 打撃 | 45のmm |
| 撤退推圧 | 500 PPSの200 gfに |
| 最高の応答の頻度 |
1100 PPSに |
1. モーターの外の直径の点では、6mmのような異なったサイズは顧客の使用環境およびスペース強さに従って8mm 10mm 15mm 20mm 25mm選ぶことができる。
2. このモーターの出口の位置は360度の範囲の内で最もよい州の設置条件を満たすために自由に選ぶことができる。同時に、コネクターは鉛、PCBのFPCの裸ピンを選ぶことができる。
3. 打撃は顧客の要求に従ってカスタマイズしモーターの有効な打撃はある特定の範囲の内でカスタマイズすることができ主に鉛ねじの直径そして長さを考慮する。
通常M2ねじの最大長は50mmのM3ねじである100mmのM4ねじである100mmである。私達はまた150mmをしてもいい。小さいモーターはモーターを選んだ場合多くの力を消費する、従って広範囲の考察は取られるべきである膨大な直径が付いている鉛ねじを使用する。
4. 形作り易い経済的のスライダーの材料は一般にプラスチックであり。
特別な使用環境および条件があるとき、スライダーはまた金属部分を使用できる。
当然、スライダーの形そしてサイズのための顧客の要求に従って定められる費用は比較的高い。
