SM15-80Lのスライダーの線形ステップ・モータ80mmの走行距離M3の鉛ねじ15mm直径

SM15-80L 80mmの走行距離M3の鉛ねじ15mm直径の線形ステッピング モーター

記述:

このis isは私達のSM15-80Lのステッピング モーター、モーター直径15mmであり、走行距離は80mmである。

コネクターのタイプ:Molex 51021-0400 （1.25mmピッチ）

私達はPHR-4 （2.0mmピッチ）のようなピッチが付いているとコネクターを、取り替えてもいい

または2510-4 （2.5mmピッチのコネクター）

それは顧客のコネクターのタイプによって決まり、顧客はほとんどコネクター適合を選ぶことができる。

走行距離について、それは80mmである。

私達に66mmおよび45mmのようなより短い走行距離がある。

このモデルがより短い物を選ぶには余りにも長ければ、顧客はできる。

変数:

設計デッサン:

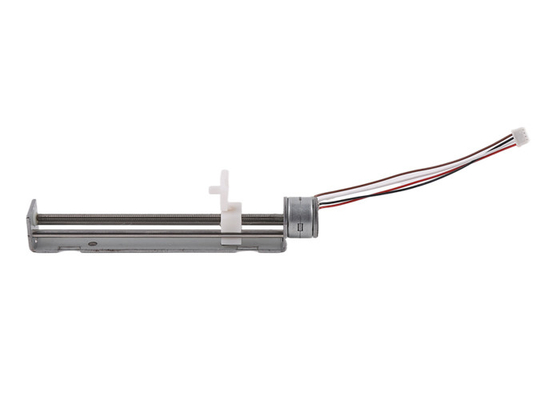

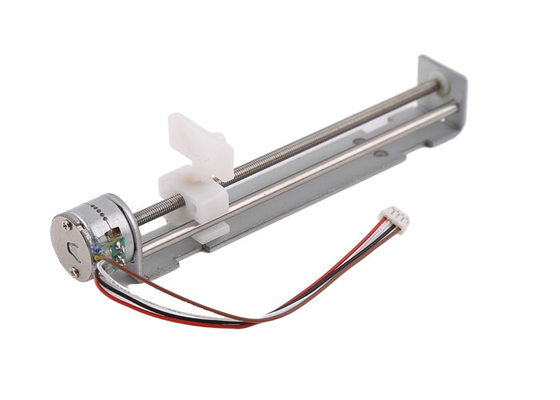

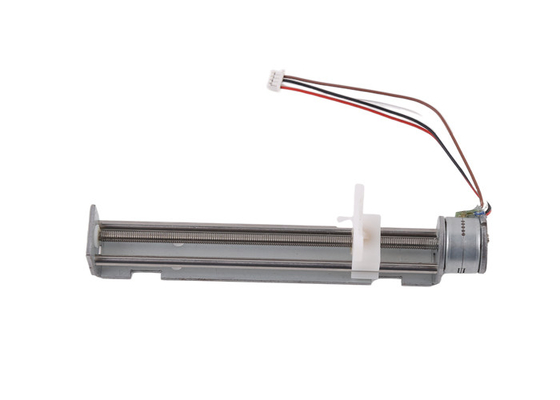

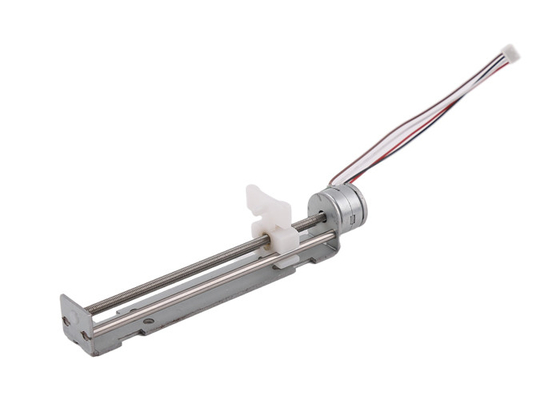

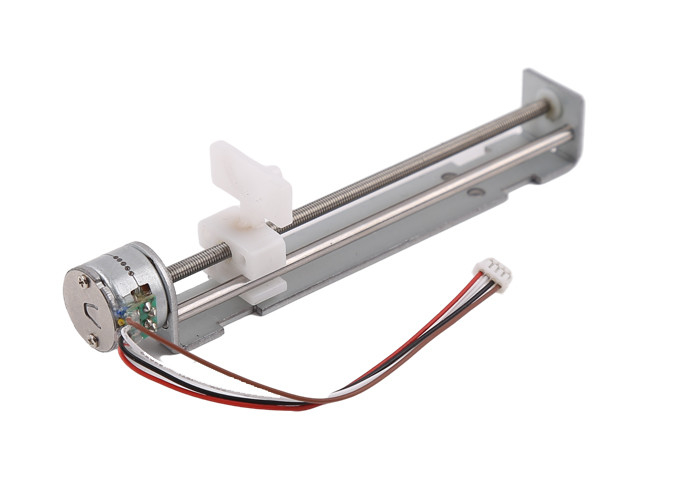

プロダクト表示:

スライダーが付いている線形ステッピング モーターについて:

私達のスライダー モーターはモーター+鉛のねじ+ブラケット+スライダーを含むアセンブリのフル セットである。

モーターのステップ角度は一般に各回転のための20のステップを意味する18°/stepである。

モーターが1つの回転を回すとき、スライダーは1の鉛を動かす。

単一の開始の鉛ねじのため:ピッチの=lead。

ステップ長さはステッピング モーターが1つのステップを丁度踏むとき）従ってある（ステップ長さの平均の線形動きのスライダー旅行、:

各回転の鉛ねじ鉛/ステップ

例えば鉛ねじがM2*0.4P （0.4mmピッチ規則的なM2の鉛ねじ）なら、モーターのステップ角度は18°のこのモーターのステップ長さである0.4mm/20=0.02mm/stepである。

また、ねじ長さをであるカスタマイズ可能導けば、私達はまた鉛ねじ長さをカスタマイズすればブラケットの設計を調節する必要がある。

ステッピング モーターの適用:

ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。

ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。

ステッピング モーターの利点:

ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。

ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。

1. 達成可能な精密な制御プログラム可能

2. 電磁妨害雑音及び電気火花なし

3. 小型

4. 適正価格

5. 低雑音

6. 長い耐用年数

包み、出荷情報:

サンプルは紙箱の中の泡のスポンジと詰まる。

大量生産のために、プロダクトは紙の箱で詰まる。

海の船積み（大量生産）のために、カートンはパレットで詰まる。

出荷の時間:

明白によって（DHL UPS/Federal Express TNT）:5~12日

明白な4PXによって:10~20日

海の船積み:40~60日（異なった国によって決まる）
