8mm 5V ミニカメラ マイクロリニアモーター 40mm ストローク

8 mm マイクロ スライダー スクリュー ステッピング モーター 3.3 V DC pm ステッピング モーターのカメラ レンズ リニア ステッピング モーター:

VSM0806は、サポートとガイドレール（モーターが回転するとガイドレールが動きます）付きの特殊精密ステッピングモーターです。移動速度はパルス周波数で制御でき、移動距離はパルス数で制御できます。この典型的なモータの場合、モータが 2-2 相を駆動する場合、1 パルスでリードが 0.02mm になります。
モーターの直径は8mmです。小型、高精度、制御の容易さなどの優れた特性から、カメラ、光学機器、レンズ、精密医療機器、自動ドアロックなどに広く使用されています。
モーター入力部はFPCですが、お客様のご要望に応じて結線、PINピン、PCB等の形状に変更可能です。
取り付けブラケットは、お客様の要件に応じて交換できます。
さらに、ステッパーモーターは速度と回転数を正確に制御でき、スライダーの移動速度も決定し、移動位置は正確で制御可能です。位置精度は0.05mm以内に抑えることができます。

主な用途

1)自動販売機

2) 光学機器

3) 精密医療機器

4)美容機器

その他精密制御用途

8mm M2リードスクリュースライダーステッピングモーター仕様:

10mm ストロークの 8mm プラスチック スライダー ステッピング モーターの図面:

ワイヤー接続のタイプ:

ピンタイプのモーター入力方式

、FPC、PCB、リード線などお客様のニーズに合わせてカスタマイズが可能です。

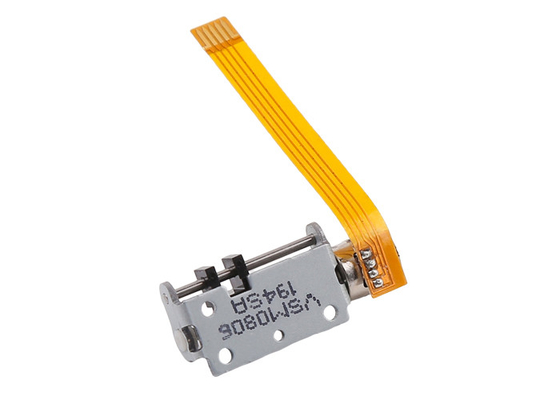

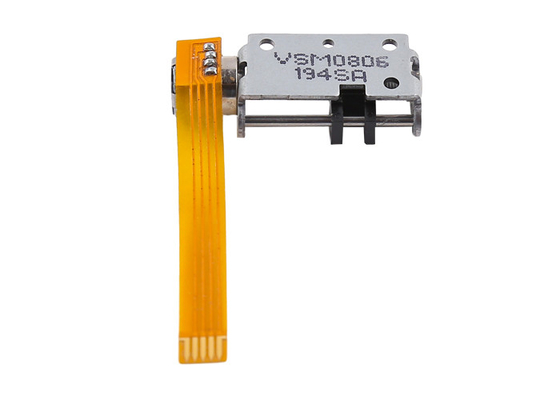

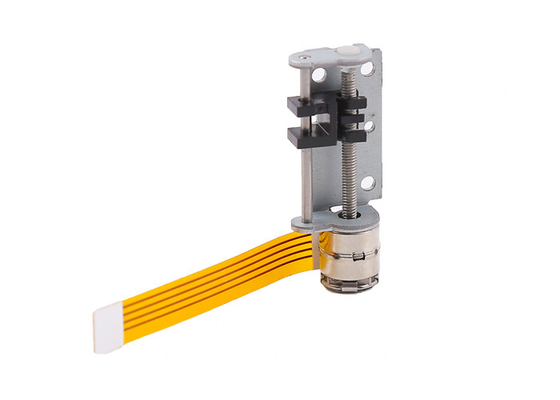

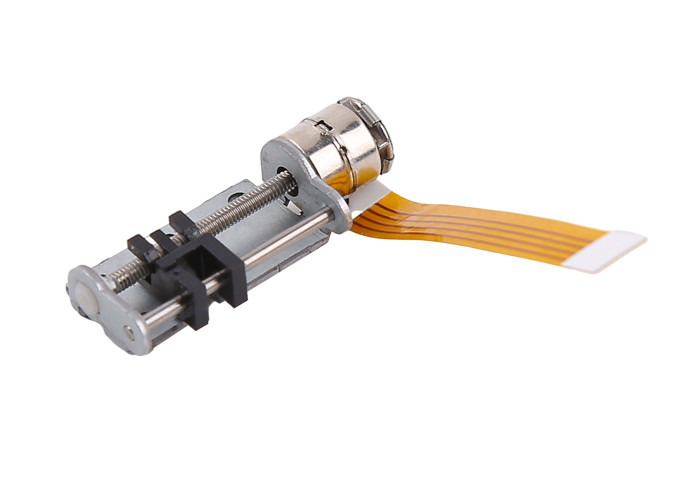

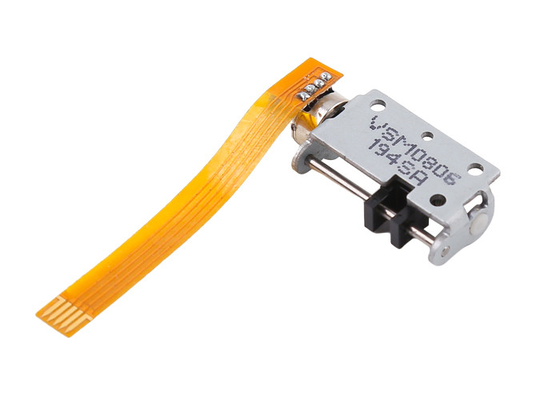

8 mm プラスチック スライダー ステッピング モーターの製品表示:

カメラ レンズの 8mm ミニ リニア モーター 3.3VDC マイクロ スライダー スクリュー ステッピング モーター

顧客はコンテンツをカスタマイズできます:

1. 製品外径は、6 8 10 15 20 25mmなど、お客様の使用環境、スペース強度等に応じて各種サイズを選択できます。

2.モーターの出口位置は、360度の範囲内で自由に選択できるため、設置要件を最適な状態で満たすことができます。同時に、コネクタはリード線、PCB、FPC ベアピンを選択できます。

2.顧客の要件に応じて、主にネジの直径と長さを考慮して、モーターの有効ストロークを特定の範囲内でカスタマイズできます。

通常、M2 ネジの最大長は 50mm、M3 ネジは 100mm、M4 ネジは 100mm です。150mmできます。小型モーターに過度に大径の送りねじを使用すると、多くの電力を消費しますので、モーターの選択には総合的な考慮が必要です。

4. スライダーの材質は一般的にプラスチック製で、成形が容易で経済的です。

お客様の特殊な使用環境やご要望により、スライダーを金属部品で製作することも可能です。

もちろん、コストは比較的高くなります。これは、スライダーの形状とサイズに対する顧客の要件に応じて決定されます。
