プロダクト細部
起源の場所: 中国
ブランド名: V-motor
証明: RoHS
モデル番号: 42BYGH34 36PG19関係のライン・タイプ
支払及び船積みの言葉
最小注文数量: 1
価格: US$20~50
パッケージの詳細: パッキングの使用紙箱は、たくさんパレットを使用できる
受渡し時間: 15日
支払条件: L/C、T/T
供給の能力: 100000/month
ステップ角度: |
1.8度 |
ギヤ比率: |
1:3~1:720 |
ギヤ タイプ: |
惑星の変速機 |
モーター タイプ: |
ハイブリッドステッピングモーター |
段階: |
2フェーズ |
電圧: |
12VDC~48VDC |
ワイヤー: |
4本か6本のワイヤー |
証明: |
ce, RoHS |
シャフト: |
Dカット、円形のようにまたは穴とカスタマイズされる |
Dカット、円形のようにまたは穴とカスタマイズされる: |
調達のコネクター、エンコーダー、ブレーキ等 |
ステップ角度: |
1.8度 |
ギヤ比率: |
1:3~1:720 |
ギヤ タイプ: |
惑星の変速機 |
モーター タイプ: |
ハイブリッドステッピングモーター |
段階: |
2フェーズ |
電圧: |
12VDC~48VDC |
ワイヤー: |
4本か6本のワイヤー |
証明: |
ce, RoHS |
シャフト: |
Dカット、円形のようにまたは穴とカスタマイズされる |
Dカット、円形のようにまたは穴とカスタマイズされる: |
調達のコネクター、エンコーダー、ブレーキ等 |
42mm雑種のステッピング モーター シリーズは高性能のギヤ ボックスと利用できる。私達の変速機は高性能、高精度なプラネタリ・ギア構成入って来。振動を減らし、より高いステップ決断を達成するのにmicrostepping運転者と使用しなさい。ベースライン版を選ぶか、またはあなた自身のカスタマイズされた構成を要求しなさい。

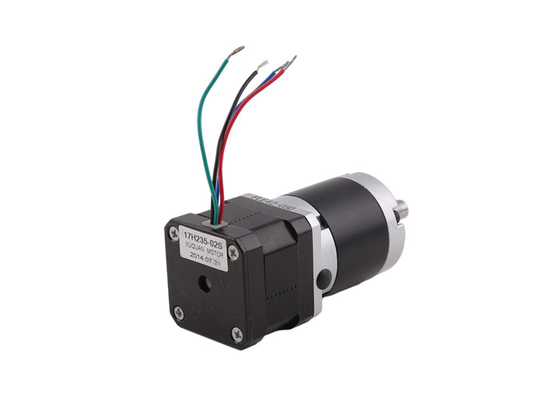

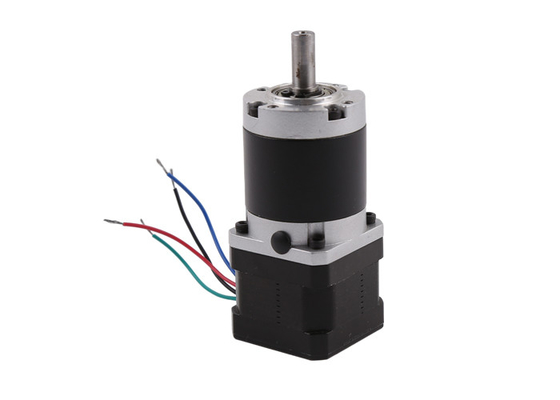

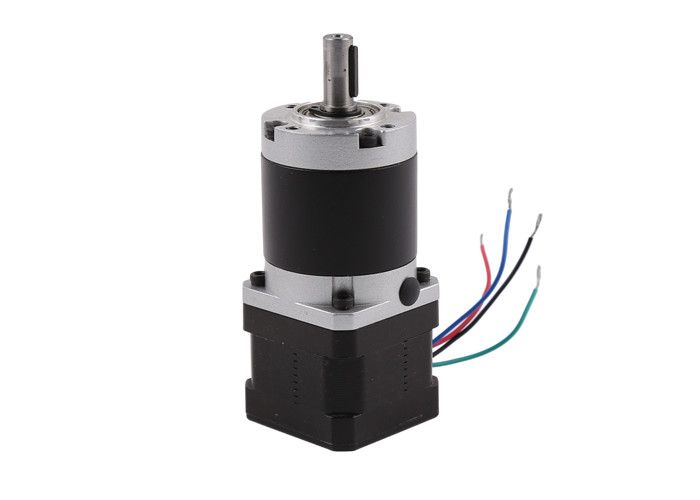

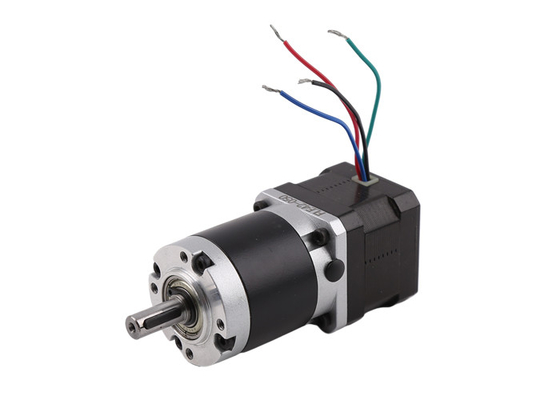

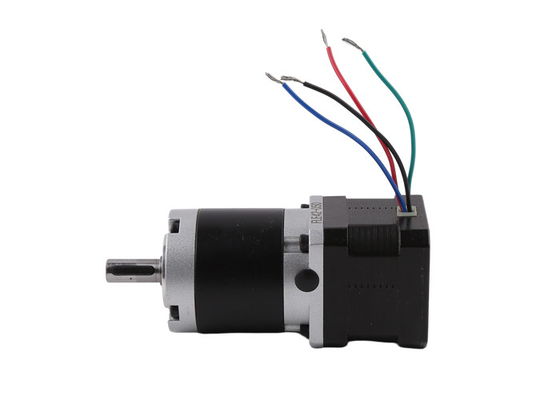

これは惑星の変速機が付いている42mm正方形の雑種のステッピング モーター（NEMA 17）の台紙である。
複数が選ぶべきあなたのための変速機の比率3.71から719.98までギヤ比率ある
別のギヤ段階、変速機の基盤に別の長さおよび効率がある。
1つの段階: 32.2 mmの長さ、90%の効率
2つの段階: 40.0 mmの長さ、80%の効率
3つの段階:50.0 mmの長さ、72%の効率
4つの段階:57.0 mmの長さ、63%の効率
あなたの興味を引き付けるために私達が幸運私達に次の変数を知らせなさい:
1. 電圧及び頻度
2. 回転の回転そして方向の数
3. タイプの出力シャフト（私達の標準的なシャフト私達のあなたのカスタマイズされたシャフト）
4. 出力シャフトのトルク
5. 条件があれば導線の長さ
モーター変数データ用紙
| モーター タイプ | 雑種の段階的なmotor+planetaryの変速機 |
| モデル | 42BYG34-36PG19 |
| 刺激モード | 2-2両極 |
| 出力シャフト | Φ8D7 |
| 変速機のタイプ | 惑星の変速機 |
| 段階及びギヤ比率 |
1つの段階 3.71 5.18 2つの段階 13.76 19.22 26.83 3つの段階 51.06 71.30 99.55 138.99 4つの段階 189.45 264.52 369.32 516.66 719.98
|
| 出力トルク | モーターのtorque*gear ratio*gearboxの効率 |
| 現在の範囲 | 0.4~1.7A/phase |
| ステップ角度 | 任意0.9°/1.8の° |
