| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | SM15-816G |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | US$2.85~7 |
| パッケージの詳細: | サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。 |
| 受渡し時間: | 15日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 100000/month |
| Type: | Permanent Magnet geared stepper motor | Phase: | 2-2 Phase |
|---|---|---|---|
| Current / phase: | 0.4 A | Step angle: | 18/i degrees（i gear ratio） |
| Rated voltage: | 5V or as request | Gear ratio: | 2:1~1000:1 |
| Resistance: | 31 Ω ± 7% | Weight: | 18 g |
| Motor length: | 22.8mm | ||
| ハイライト: | 連動させられたステッピング モーターRoHS,2フェーズ4本のワイヤーによって連動させられるステッピング モーター,ギヤ ボックスが付いている15mmのステッピング モーター |
||

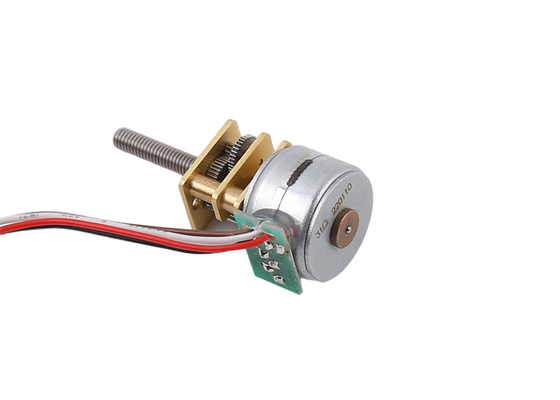

精密な器械のための12mmの変速機が付いている2フェーズ4ワイヤーdcギヤ モーター15mmマイクロのステッピング モーター
SM15-816Gの基本的な手順の角度はモーターをである18度、1回転あたりすなわち、20のステップ連動させた。変速機の減速の効果を使うと、モーターの最終的な角決断は精密な制御を要求するさまざまな装置で使用することができる0.018~0.9度に達することができる。
顧客選択可能なギヤ比率は次のとおりである:1:2の1:5の1:10の1:15の1:20の1:30の1:36の1:50の1:63の1:67の1:89の1:100の1:110の1:150 1: 172 1:210の1:250の1:275の1:298の1:380の1:420の1:500の1:600の1:1000は、異なった速度の比率別の最終的なトルクを作り出し、回転速度、顧客は選ぶ彼らの実際の必要性に従ってできる。さらに、特別な速度の比率は私達のプロダクトに興味があれば、感じる私に連絡して自由にカスタマイズすることができる。
モーターを選んだ場合、条件を満たしている間速度およびトルクを包括的に考慮しなさい。
プロダクトによりよい信頼性があるように、この一連のギヤ ボックスは最先端の関連の部品のプロセス用機器を、高精度と、高性能低雑音採用し、適度な、信頼できる技術を採用する。入力の部品および標準的なステッピング モーターは調査の構造、FPC、FFCのPCBケーブルの形態を等採用できる。モーター部品の出力は等導くねじ、ギヤ、滑車を円形シャフト、Dシャフトのようなさまざまな出力構造を採用できる!顧客の必要性に従ってカスタマイズすることができる。
SM15mmgearboxの段階的な主要な変数:
| 製品名 | 15のmmによって連動させられるステッピング モーター |
| モデル | SM15-816G |
| ドライブVltage | 3.3V~5V |
| ステップ角度 | 18° |
| PHSA | 2 |
| RESISTENCE | 31Ω±7% （任意20の15の10オーム） |
| 実用温度範囲 | -0~+55 ℃ |
| ギヤ比率 | 21~1030 |
| OEM及びODMサービス | 利用できる |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~150rpm） |
| 重量 | 18g |
送り出すSM15ギヤ ステッピング モーター:
SM15ギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。
シャフトのタイプ:
、またユーザーのデッサンがカスタマイズされた原因でできる次の通り出口シャフトの標準
より多くのタイプのためのカスタマー サービスに連絡する歓迎
タイプのワイヤーは接続する:
Pinのタイプとのモーター入力方法
、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。

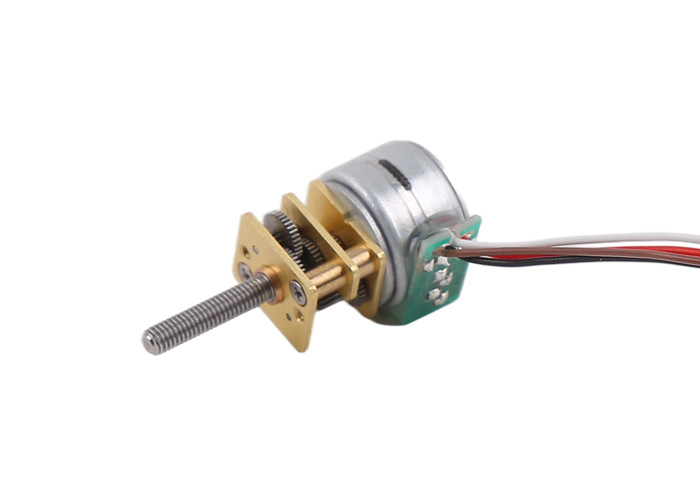

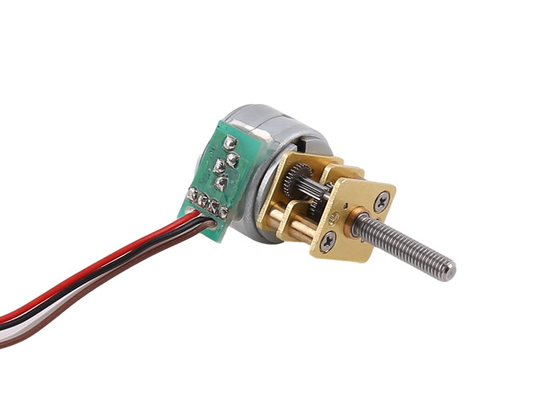

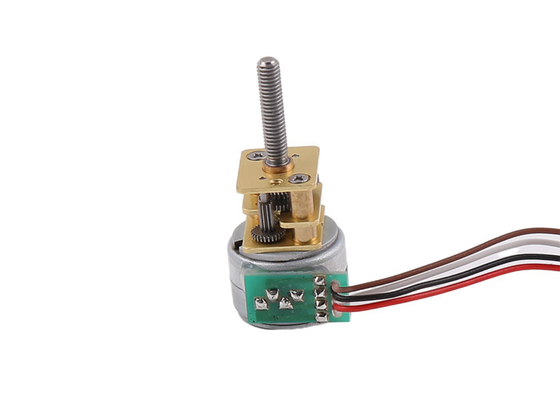

SM15ギヤ ステッピング モーターの表示:
