プロダクト細部
起源の場所: 中国
ブランド名: V-motor
証明: RoHS
モデル番号: SM15 （倍） - 1812-118-8D
支払及び船積みの言葉
最小注文数量: 1 PC
価格: US$2.55~7
パッケージの詳細: サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。
受渡し時間: 15日
支払条件: T/T、L/C
供給の能力: 100000/month
タイプ: |
永久マグネット連動させられたステッピング モーター |
現在/段階: |
0.3A |
ステップ角度: |
18/i程度（Iギヤ比率） |
評価される電圧: |
要求として3V~5Vまたは |
ギヤ比率: |
21~1030:1 |
段階: |
2フェーズ |
モーター重量: |
19G |
シャフト: |
カスタマイズ可能 |
タイプ: |
永久マグネット連動させられたステッピング モーター |
現在/段階: |
0.3A |
ステップ角度: |
18/i程度（Iギヤ比率） |
評価される電圧: |
要求として3V~5Vまたは |
ギヤ比率: |
21~1030:1 |
段階: |
2フェーズ |
モーター重量: |
19G |
シャフト: |
カスタマイズ可能 |

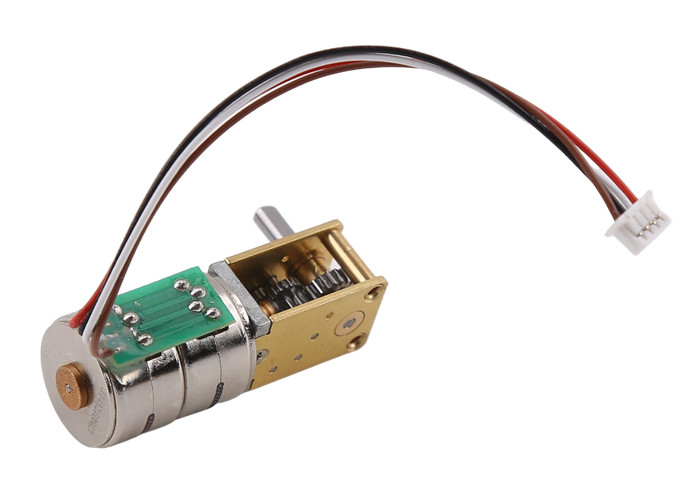

15mmの二重モーター高いトルクGM12-15by段階的なギヤ モーター小型横の金属のギヤ ボックスが付いている小さい容積
1812匹のみみずの変速機によって付す15mmのステッピング モーター
これはみみず1812の金属のギヤ ボックス モーターを搭載する15mm二重モーター、である
直角の変速機モーターの全面的なサイズは小さく、出力シャフトと特別の日の設置条件のために適しているモーター軸受け間の角度は90度である。
モーターの基本的な手順の角度は18度、1回転あたりすなわち、20のステップである。ギヤ ボックスによって一致させたとき、最終的なモーター角度の決断は精密な制御を要求するさまざまな場所で使用することができる0.018~0.9度に達することができる。
このモーター金属ギヤ減力剤の選択可能な速度の比率は1:21の1:42の1:118の1:236の1:302の1:399の1:515の1:603の1:798の1:1030、異なった速度の比率作り出す別の最終的なトルクをであり速度、顧客は異なったトルクおよび速度の条件に従って選ぶことができる。特別な速度の比率は論議するために連絡する私達に必要ならばカスタマイズすることができる。
モーターを選ぶとき、包括的に速度およびトルクを考慮することは必要な間、会合条件。ステッピング モーターのドライブ頻度はモーターの速度を定め、変速機の縮小率は最終的な出力シャフトの速度を定める。これはモーターを選ぶのを顧客が助ける簡単な方式である。
モーター出力シャフトの速度N （rpm） = （PPS*18/6/i）。例えば、118の速度の比率の変速機は選ばれる、モーターは800ppsで運転され、最終的な出力シャフトの速度はN=800*18/6/118=20.33である
モーターの関係ラインのために、それは顧客の必要性に従ってカスタマイズすることができる
みみずギヤ構造の使用が原因で、全体のモーターは密集した構造を備えているが、それを選ぶときこの構造の効率は比較的低く、そう特別な関心支払われるべきであるである。
SM15mm-1812みみずの変速機の段階的な主要な変数:
| 製品名 | 15のmmみみずはステッピング モーターを連動させた |
| モデル | SM15 （倍） - 1812-118-8D |
| RESISTENCE | 31Ω±7% （任意20の15の10オーム） |
| 実用温度範囲 | -0~+55 ℃ |
| ギヤ比率 | 21~1030 |
| OEM及びODMサービス | 利用できる |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~150rpm） |
| トルクを引き出しなさい | ≥50mN.m |
| 頻度の開始 | ≥900HZ |
送り出すSM15-1812みみずギヤ ステッピング モーター:
SM15-1812みみずギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。

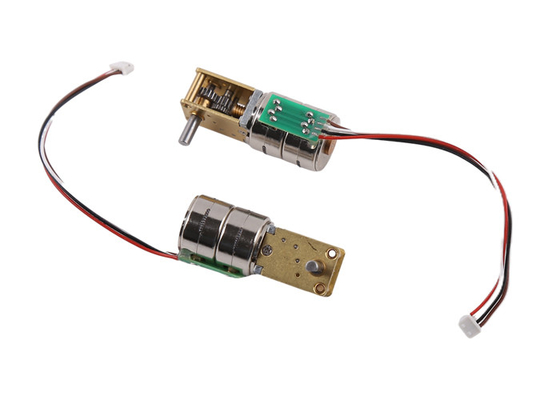

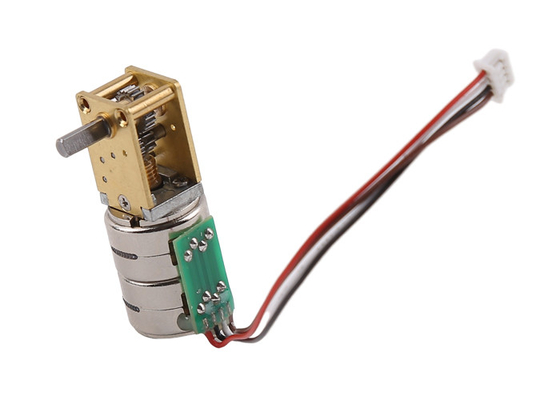

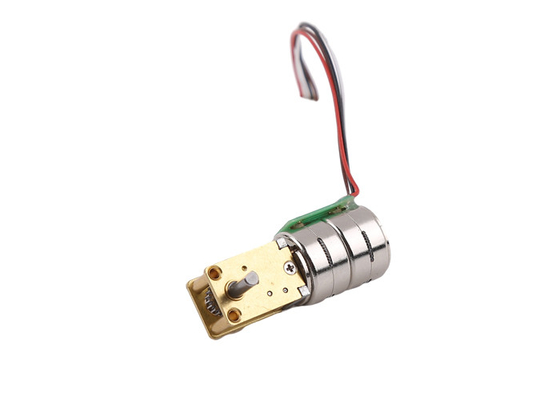

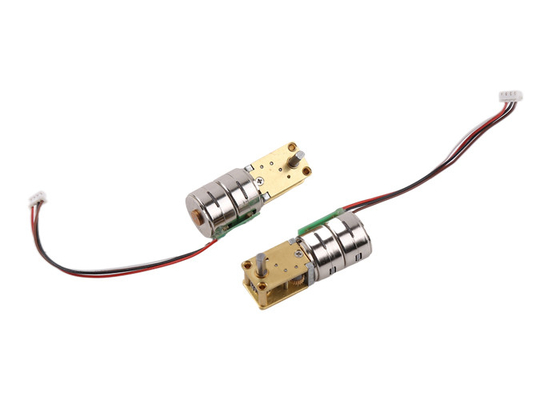

SM15-1812みみずギヤ ステッピング モーターの表示:
タイプのワイヤーは接続する:
Pinのタイプとのモーター入力方法
、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。
