| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | SM20L-13GR-10G-7D |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3~$8.5/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | PM段階的なmotor+の変速機 | モーター サイズ: | 20のmmの直径 |
|---|---|---|---|
| ステップ角度: | 18°/gear比率 | コイル抵抗: | 10Ω/phase |
| 電圧の運転: | 5~12V DC | 段階いいえ。: | 2段階（両極） |
| 現在/段階: | 0.4A | 重量: | 0.020KG |
| シャフト: | カスタマイズ可能 | 使用法: | カメラ |
| ハイライト: | 20mmの高いトルクの変速機のステッピング モーター,高いトルクの変速機のステッピング モーター18度,6VDC 2フェーズ ステップ・モータ |
||
20mmの直径によって連動させられるステッピング モーターのマイクロ程度6VDCの2フェーズ ステップ・モータ
20mmの高いトルク12Vシリンダー変速機Dの出力シャフトPMのステッピング モーター
記述:
20mmのマイクロによって連動させられるステッピング モーター
VSM20-MG 20mmのステッピング モーターは20mmの外の直径および精密金属の変速機が付いているミニチュア ステッピング モーターで構成される。減速の比率は顧客の必要性に従ってカスタマイズすることができる。
このイメージの減速の比率は1:35であり、トルクは20RPM.This一連のステッピング モーターの減速の比率に800g.cm次のものを持っているである:1:3の1:7の1:10の1:16の1:17の1:20の1:30の1:35の1:50の1:63の1:70の1:86の1:115の1:150の1:210の1:250の1:360
ラップごとの20のステップのモーターの基本的な手順の角度は18度である。減少の変速機の減速の効果と結合されて、最終的なモーターの回転角度の決断は0.05~6度に達することができる。
顧客は異なったトルクの速度の条件に従って減速の比率を選び同時に、ステッピング モーターの適切な運転の頻度は断固としたな速度およびトルクを達成できる。
テストするために少数のサンプルの購入に興味があったら私達に連絡するために自由に感じなさい。
モーター変数:
| モデルいいえ。 | SM20L-13GR-10G-7D |
| モーター タイプ | 20mm PMモーター（両極） |
| 変速機のタイプ | 13GRシリンダー変速機 |
| 段階いいえ。 | 2段階（4本のワイヤー） |
| ステップ角度 | 18°/gear比率 |
| コイル抵抗 | 10Ω/phase |
| ギヤ比率 | 1:3~360 |
| 出力シャフト | 3mm D2.5シャフト |
| 評価される回転 | 5~200 （rpm） |
| BOUNDARGDIMENSION | DIA20*L29.8 （mm） |
変速機変数:
| ギヤ比率 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 精密な比率 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 歯数 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| ギヤ レベル | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| ギヤ比率 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 精密な比率 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 歯数 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| ギヤ レベル | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 効率 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
設計デッサン:

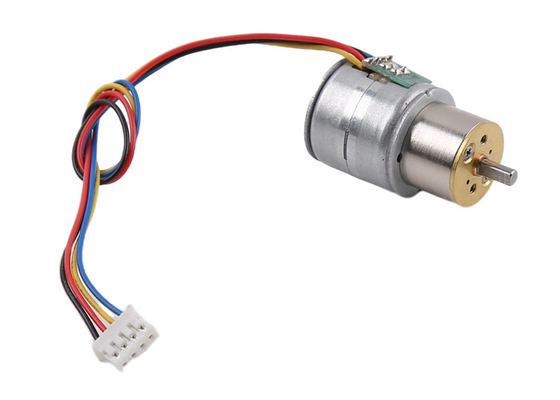

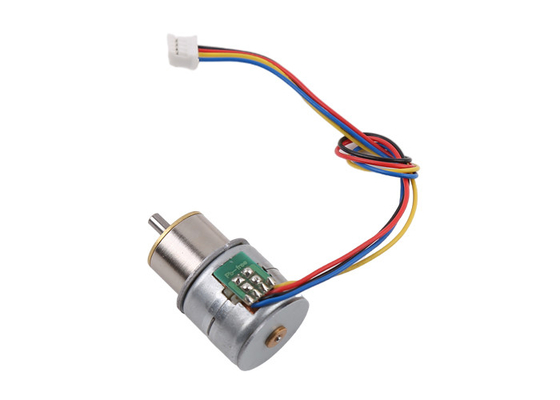

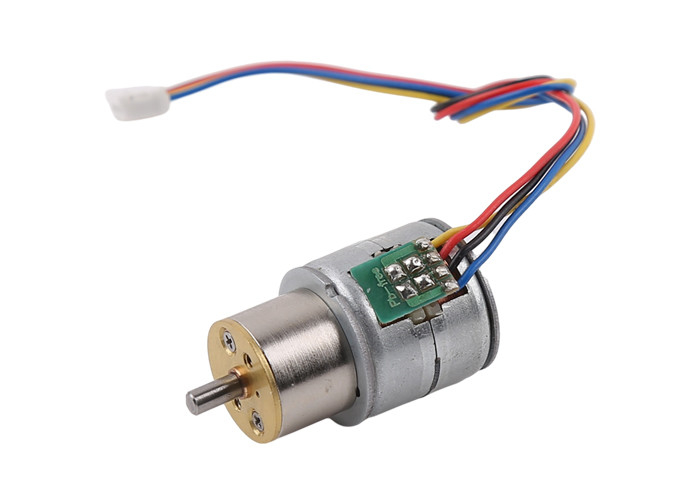

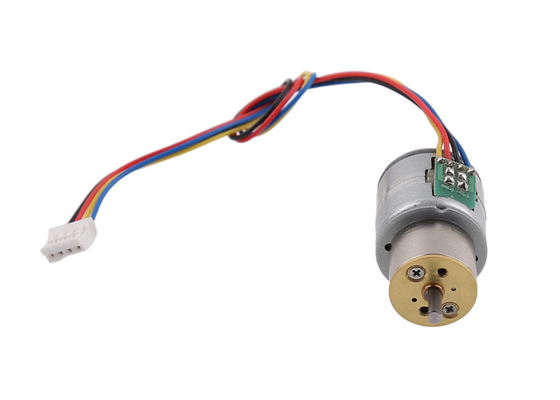

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
シャフトのタイプ:
、またユーザーのデッサンがカスタマイズされた原因でできる次の通り出口シャフトの標準
より多くのタイプのためのカスタマー サービスに連絡する歓迎
包み、出荷情報:
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
