| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | 20BY45-13GR |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3~$8.5/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | PM段階的なmotor+の変速機 | モーター サイズ: | 20のmmの直径 |
|---|---|---|---|
| ステップ角度: | 18°/gear比率 | コイル抵抗: | 10Ω/phase |
| 電圧の運転: | 5~9V DC | 段階いいえ。: | 2段階（両極） |
| ハイライト: | 高いトルクによって連動させられるステッピング モーター,連動させられたステッピング モーター シリンダー変速機,二重出力シャフト モーターPM |
||
高いトルク20BY45-13GRシリンダー変速機Dの出力シャフトPMのステッピング モーター
記述:
これはシリンダー変速機によって付す20mm PMのステッピング モーターである。
私達に、10:1への選択のための異なったギヤ比率がからの350:1ある
あればより大きい比率が、出力シャフトはより遅い回し、より高いトルクがある。
あなたがあなたの必要性に基づいてギヤ比率を定めるように要求するトルクで査定を、作りなさい。
出力シャフトは3mmの直径D2.5 mm Dシャフトである。
出力シャフトの長さは調節可能である。
テストするために少数のサンプルの購入に興味があったら私達に連絡するために自由に感じなさい。
モーター変数:
| モデルいいえ。 | 20BY45-13GR |
| モーター タイプ | 20mm PMモーター（両極） |
| 変速機のタイプ | 13GRシリンダー変速機 |
| 段階いいえ。 | 2段階（4本のワイヤー） |
| ステップ角度 | 18°/gear比率 |
| コイル抵抗 | 10Ω/phase |
| 出力シャフト | 3mm D2.5シャフト |
変速機変数:
| ギヤ比率 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 精密な比率 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 歯数 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| ギヤ レベル | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| ギヤ比率 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 精密な比率 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 歯数 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| ギヤ レベル | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 効率 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
設計デッサン:

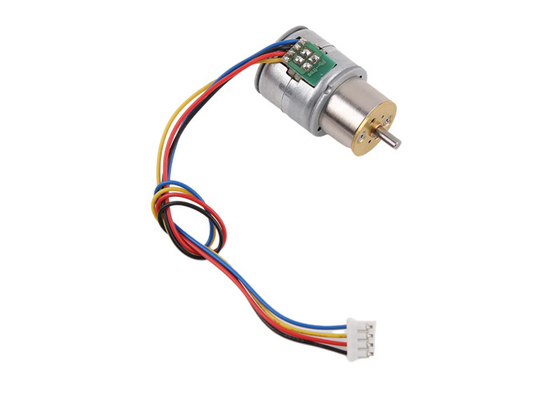

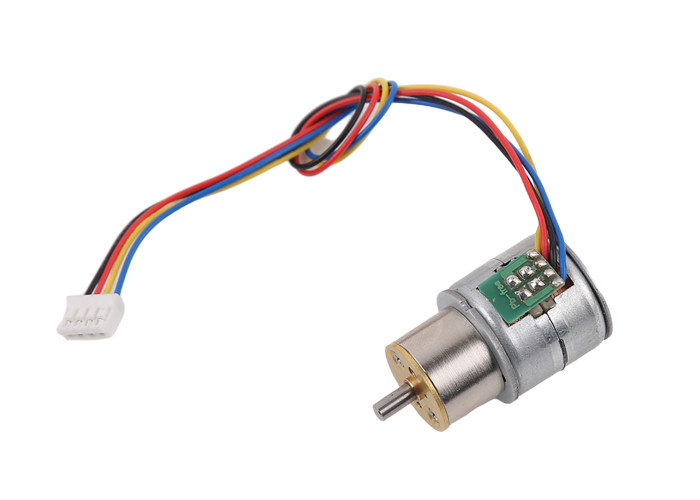

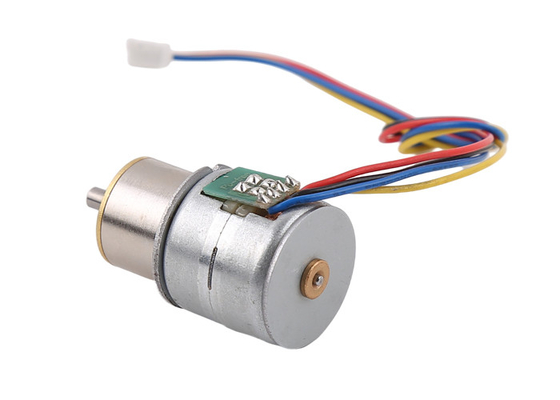

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1.達成可能な精密な制御プログラム可能
2。電磁妨害雑音及び電気火花なし
3.小型
4.適正価格
5.低雑音
6.長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
包み、出荷情報:
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
