プロダクト細部
起源の場所: 中国
ブランド名: Vic-Tech
証明: RoHS
モデル番号: SM20-13GR
支払及び船積みの言葉
最小注文数量: 1Unit
価格: $3~$8.5/Unit
パッケージの詳細: サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。
受渡し時間: サンプルが支払済だった10~20日後
支払条件: T/T、Paypalのクレジット カード
供給の能力: 100000 pc/Month
モーター タイプ: |
PM段階的なmotor+の変速機 |
モーター サイズ: |
20のmmの直径 |
ステップ角度: |
18°/gear比率 |
コイル抵抗: |
10Ω/phase |
電圧の運転: |
5~9V DC |
段階いいえ。: |
2段階（両極） |
ギヤ比率: |
1:3-1:350 |
導線: |
4線 |
モーター タイプ: |
PM段階的なmotor+の変速機 |
モーター サイズ: |
20のmmの直径 |
ステップ角度: |
18°/gear比率 |
コイル抵抗: |
10Ω/phase |
電圧の運転: |
5~9V DC |
段階いいえ。: |
2段階（両極） |
ギヤ比率: |
1:3-1:350 |
導線: |
4線 |

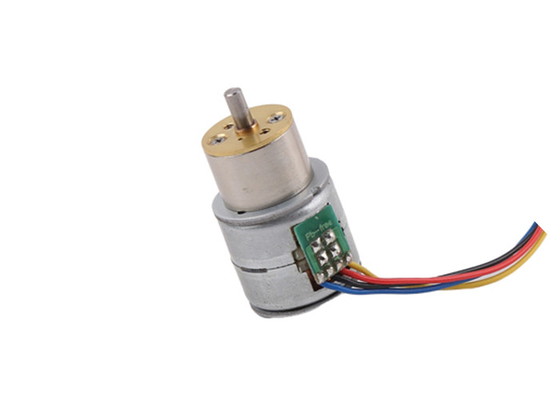

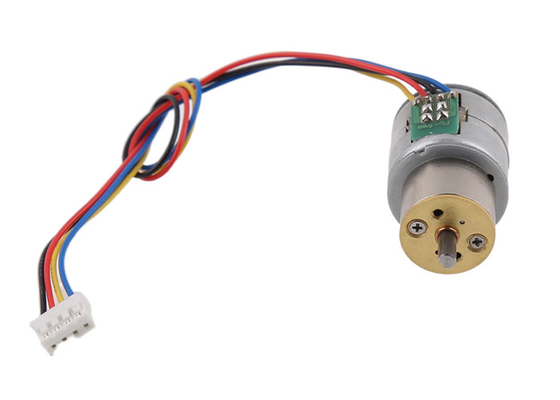

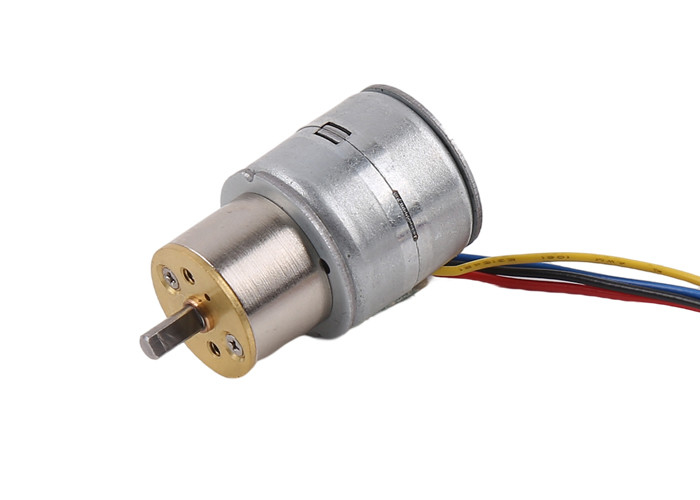

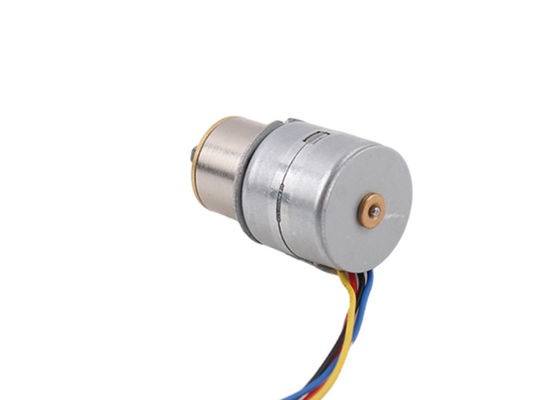

| 製品名 | 20mm PMモーターはステッピング モーターを連動させた |
| モデル | SM20-13GR |
| モーター タイプ | 20mm PMモーター（両極） |
| 抵抗 | 10±7%ohm （任意20の15の10オーム） |
| 段階いいえ。 | 2段階（4本のワイヤー） |
| ギヤ比率 | 1:10の~1:350 |
| OEM及びODMサービス | 利用できる |
| 出力トルク | 300g.cm |
| ステップ角度 | 18°/gear比率 |
| 出力シャフト | 3mm D2.5シャフト |
| ギヤ比率 | 10:1 | 16:1 | 20:1 | 30:1 | 35:1 | 39:1 | 50:1 | 66:1 |
| 精密な比率 | 9.952 | 15.955 | 20.622 | 29.806 | 35.337 | 38.889 | 49.778 | 66.311 |
| 歯数 | 14 | 20 | 18 | 14 | 18 | 18 | 15 | 18 |
| ギヤ レベル | 2 | 4 | 4 | 3 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 64% | 64% | 71% | 64% | 64% | 64% | 64% |
| ギヤ比率 | 87:1 | 102:1 | 153:1 | 169:1 | 210:1 | 243:1 | 297:1 | 350:1 |
| 精密な比率 | 87.303 | 101.821 | 153.125 | 169.383 | 209.402 | 243.158 | 297.071 | 347.972 |
| 歯数 | 15 | 14 | 16 | 15 | 19 | 15 | 15 | 14 |
| ギヤ レベル | 4 | 4 | 5 | 5 | 5 | 5 | 5 | 5 |
| 効率 | 64% | 64% | 58% | 58% | 58% | 58% | 58% | 58% |
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1.達成可能な精密な制御プログラム可能
2。電磁妨害雑音及び電気火花なし
3.小型
4.適正価格
5.低雑音
6.長い耐用年数
