| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | SM15-1812みみずのギヤ ボックス |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | US$2~5 |
| パッケージの詳細: | サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。 |
| 受渡し時間: | 15日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 100000/month |
| Type: | Permanent Magnet geared stepper motor | Phase: | 2-2 |
|---|---|---|---|
| Current / phase: | 0.4A | Step angle: | 18/i degrees（i gear ratio） |
| Rated voltage: | 5V or as request | Application: | Household Appliances,3D Printer Medical Machine |
| Gear ratio: | 21~1030:1 | Gear type: | Worm gear and spur gear |
| ハイライト: | 1812みみずギヤ減力剤,密集したみみずギヤ減力剤,ドア ロックはステッピング モーターを徐々に引出す |
||
1812匹のみみずの変速機によって付す15mmのステッピング モーター
この一連の連動させられたモーターはSM15ステッピング モーターおよび1812の精密金属みみずギヤ減力剤を使用して組み立てられる。
ギヤ モーター全面的な容積は小さい、縮小率は広い範囲で選ぶことができ出力シャフトと特別の日の設置条件のために適しているモーター軸受け間の角度は90度である。
モーターの基本的な手順の角度は18度、それであるギヤ ボックスの減速の効果と1回転あたり20のステップ、最終的なモーター角度の決断精密な制御を要求するさまざまな場所で使用することができる0.018~0.9度に達することができるである。
選択可能な速度の比率は1:21の1:42の1:118の1:236の1:302の1:399の1:515の1:603の1:798の1:1030、異なった速度の比率作り出す別の最終的なトルクをであり速度、顧客は異なったトルクおよび速度の条件に従って選ぶことができる。特別な速度の比率は必要ならば論議するために連絡する私達にカスタマイズすることができる。
モーターを選ぶとき、包括的に速度およびトルクを考慮することは必要な間、会合条件。ステッピング モーターのドライブ頻度はモーターの速度を定め、変速機の縮小率は最終的な出力シャフトの回転速度を定める。モーターを選ぶのを顧客が助ける短い答えの方式はここにある。出力シャフトの速度N （rpm） = （PPS*18/6/i）。例えば、118の速度の比率のギヤ ボックスが選ばれ、モーターが800ppsで運転されれば、最終的な出力シャフトの速度N=800*18/6/118=20.33
プロダクトによりよい信頼性があるように、この一連のギヤ ボックスは最先端の関連の部品のプロセス用機器、高精度を、高性能、低雑音採用し、適度な、信頼できる技術を採用する。入力の部品および標準的なステッピング モーターは調査の構造、FPC、FFCのPCBケーブルの形態を等採用できる。モーター部品の出力は円形シャフト、Dシャフト、ねじ、ギヤ、滑車のようなさまざまな出力構造を等採用できる!
みみずギヤ構造の使用が原因で、全体のモーターは密集した構造を備えているが、それを選ぶときこの構造の効率は比較的低く、そう特別な関心支払われるべきであるである。
SM15mm-1812みみずの変速機の段階的な主要な変数:
| 製品名 | 15のmmみみずはステッピング モーターを連動させた |
| モデル | SM15-1812連続 |
| RESISTENCE | 31Ω±7% （任意20の15の10オーム） |
| 実用温度範囲 | -0~+55 ℃ |
| ギヤ比率 | 21~1030 |
| OEM及びODMサービス | 利用できる |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~150rpm） |
送り出すSM15-1812みみずギヤ ステッピング モーター:
SM15-1812みみずギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。

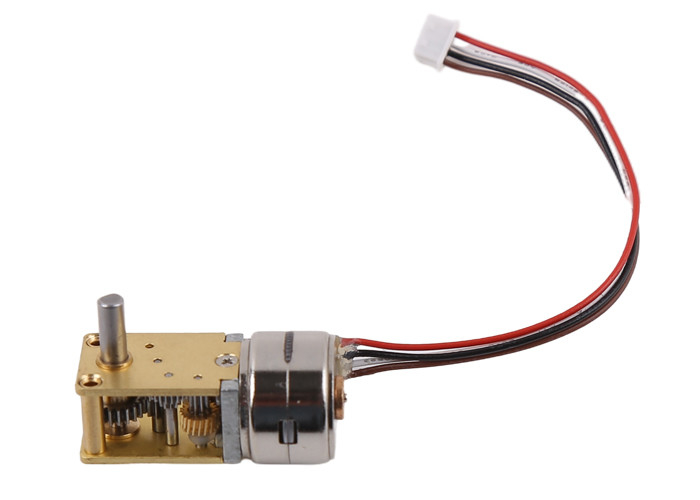

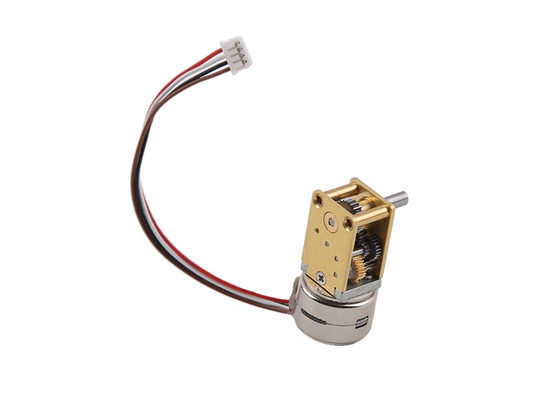

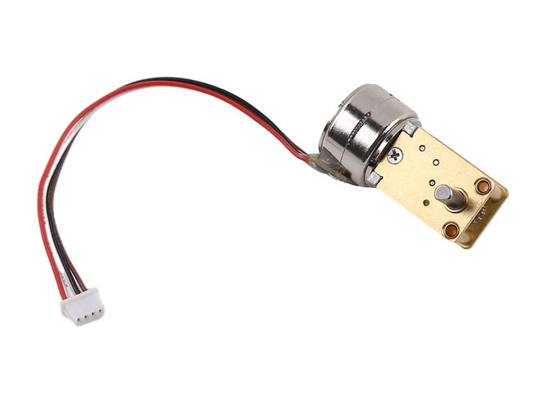

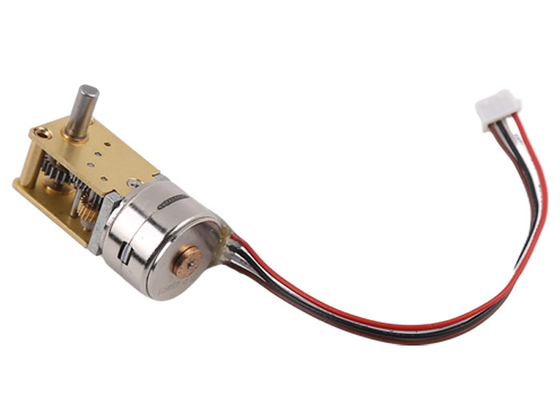

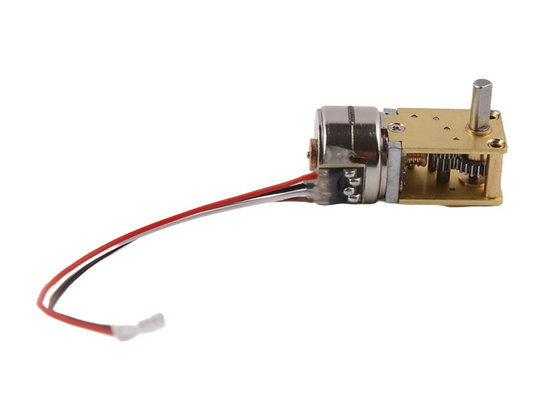

SM15-1812みみずギヤ ステッピング モーターの表示:
