高性能低雑音NEMA14 35mmの雑種は惑星の変速機が付いているステッピング モーターを連動させた

35mm （NEMA14）は惑星の変速機が付いているステッピング モーターを連動させた

これは35mm （NEMA14）の正方形の雑種のステッピング モーターおよびシリンダー タイプ惑星の変速機と組み立てられる一連のプロダクトである。

次の情報は34mmの長さのモーターの例である。実際、このプロダクトのモーターの長さは20~52mmの範囲で一般に利用可能であり、特別な長さはまたカスタマイズすることができる。一般により長い長さ、より大きいモーターのトルク。

さらに、モーターのステップ角度に2つの選択がある:0.9度および1.8度、および一般には使用された1つは1.8度のステップ角度である

減速装置箱に関して、またから選ぶべき多くの異なった速度の比率がある。異なった速度の比率の減速装置箱に次の記述で詳しく示される当然異なった長さある、および異なったギヤ段階が。
減力剤の異なったギヤ段階が原因で、トルク伝達の効率はまた異なっている、従ってモーターおよび減力剤を選んだ場合、これらの内容に注意を払う必要がある

このシリーズの縮小率の選択の範囲は3.71から3729.5からであり、別の効率ショーは続く:

1つの段階: 32.4 mmの長さ、90%の効率

2つの段階: 37.2 mmの長さ、80%の効率

3つの段階: 43.5 mmの長さ、72%の効率

4つの段階: 50.4 mmの長さ、65%の効率

5つの段階: 56.7 mmの長さ、58%の効率

適したステッピング モーターを選ぶとき、最初にアセンブリ スペース、必要な速度およびトルクのような主要な要因を考慮する必要がある。モーターのこれらの表示器が合うことができるとき前もってモーターを形づけることができ次に特定の出口の関係、出力シャフトの形および他の細部を考慮する。

あなたの上等のクリーナーを作るためには、あなたの必要性を次の通り査定しなさい

1. 電圧を運転する及び頻度（または回転速度を、そこにであるモーター回転速度言いなさいとドライブ頻度（pps）間のそのような関係、ドライブ頻度を参照しなさい*ステップ角度/6は例えばモータ速度（RPMで）、1.8度のステップ角度モーター、運転する2000ppsモータ速度である2000 *1.8/6=600RPMである、
当然、ギヤ ボックスのモーターのために、ギヤ ボックスの最終的な出力シャフトの速度はモーター上記におよび縮小率の速度で分けられるべきである
2. 刺激段階、ドライブの種類の選択と関連しているこれの数
3. タイプの出力シャフト（常の私達の標準的なシャフトはユーザーの要求に従ってDtypeシャフト、これはカスタマイズすることができる）
4. 出力シャフトのトルク
5. 導線およびコネクターのタイプの長さはまた、モーター標準的なコネクターを使用できる。

モーター変数データ用紙

モーター トルク対運転速度（pps）の

モーター デッサン:

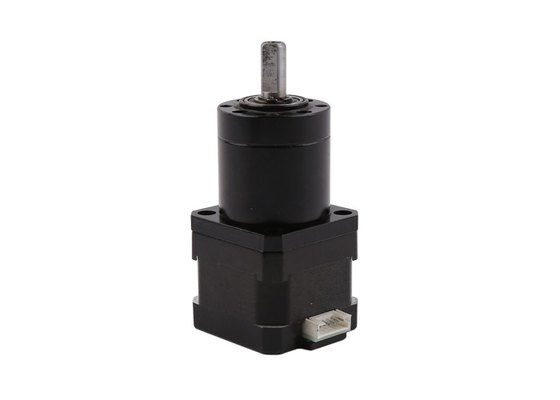

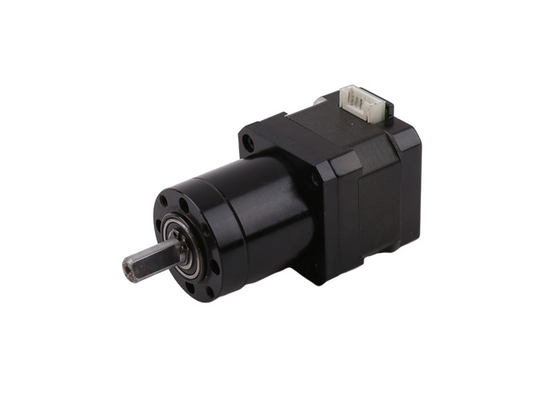

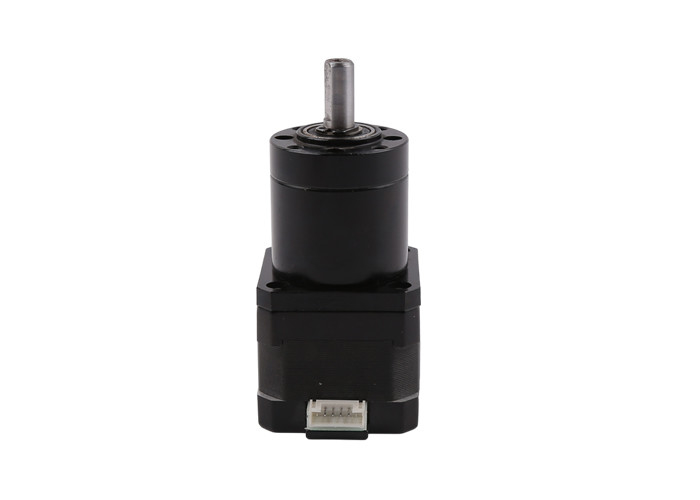

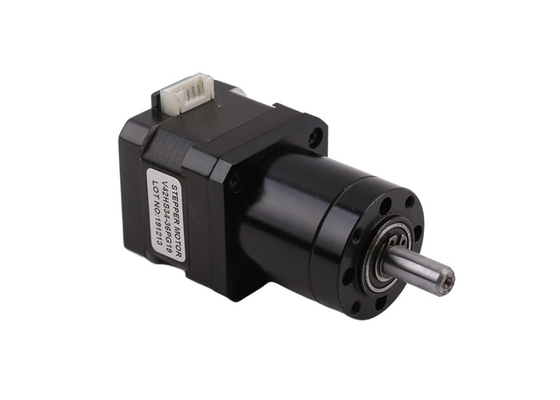

プロダクト表示:
