プロダクト細部
起源の場所: 中国
ブランド名: Vic-Tech
証明: RoHS
モデル番号: 42BYGH34-PG
支払及び船積みの言葉
最小注文数量: 1Unit
価格: $28~$55/Unit
パッケージの詳細: プロダクトは真珠の綿と詰まり、外側はカートンにある。ほとんどのバルク プロダクトは容易な交通機関およびプロダクト保護のためにパレットを使用する
受渡し時間: サンプルが支払済だった10~20日後
支払条件: T/T、Paypalのクレジット カード
供給の能力: 10000 pc/Month
モーター タイプ: |
NEMA motor+planetaryの変速機 |
ギヤ ボックスの直径: |
36mm |
モーター サイズ: |
42mm （NEMA17） |
ギヤ比率: |
3.71~719.98 |
ステップ角度: |
1.8°/gear比率 |
出力シャフト: |
Dシャフト |
モーター タイプ: |
NEMA motor+planetaryの変速機 |
ギヤ ボックスの直径: |
36mm |
モーター サイズ: |
42mm （NEMA17） |
ギヤ比率: |
3.71~719.98 |
ステップ角度: |
1.8°/gear比率 |
出力シャフト: |
Dシャフト |
惑星の減力剤が付いている2フェーズNEMA 17の1.8°ステップ角度の雑種のステッピング モーター
記述:
これは惑星の変速機が付いているNEMA 17の雑種のステッピング モーターである。
3.71:1利用できる異なったギヤ比率がから719.98への、ある
変速機の長さ32.2mm~57mmは、レベルを連動させるために関連付けられる。
シャフトのタイプおよびシャフトの長さはカスタマイズ可能である。
モーターのtorque=の元のtorque*gear ratio*の変速機の効率
モーターのspeed=originalの速度/ギヤの比率
モーター変数:
| モーター タイプ | 42mmの雑種モーター（NEMA 17） |
| 段階いいえ。 | 2段階 |
| ステップ角度 | 1.8度 |
| 評価される電圧 | 2.8V |
| 評価される流れ | 1.33A/phase |
| 段階の抵抗 | 2.1Ω/phase |
| 段階インダクタンス | 2.5mH±20% |
| トルクの保持 | 2.6KG*cm |
変速機変数:
| レベル | 効率 | 変速機の長さ（mm） | 任意ギヤ比率 |
| 1 | 90% | 32.2 | 3.71/5.18 |
| 2 | 80% | 40 | 13.76/19.22/26.83 |
| 3 | 72% | 50 | 51.06/71.30/99.55/138.99 |
| 4 | 57% | 57 |
189.45/264.52/ 369.32/516.66/719.98 |
設計デッサン:

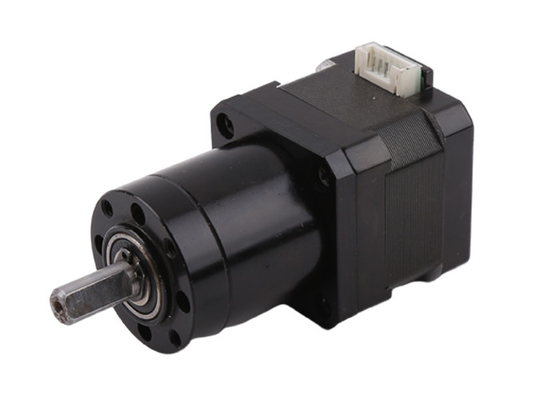

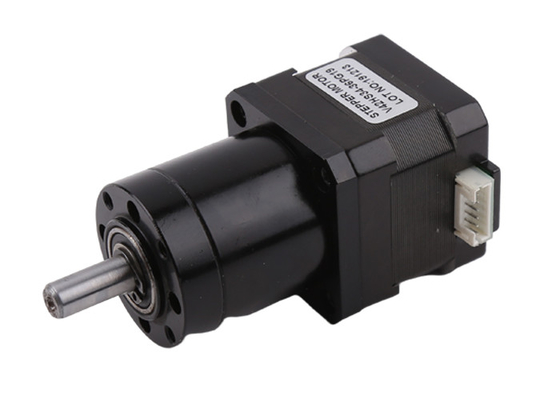

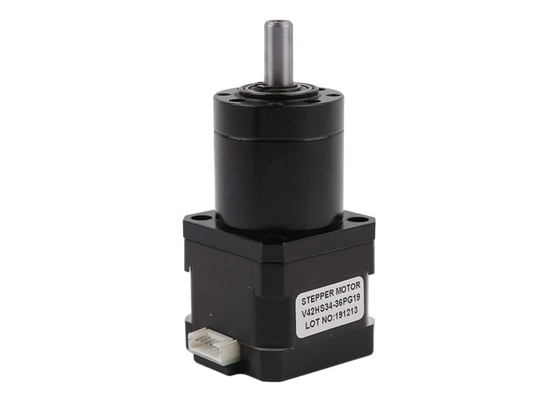

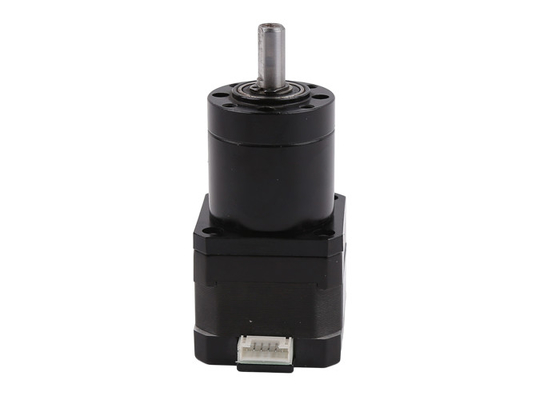

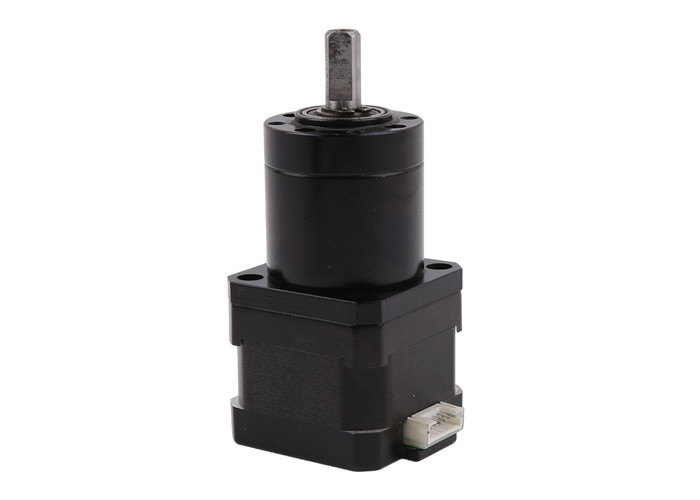

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
