| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | SM25-048S-8118G |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $4~$8/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | 変速機が付いているPMのステッピング モーター | モーター サイズ: | 25mm |
|---|---|---|---|
| ステップ角度: | 7.5°/10 | ギヤ比率: | 10:1 |
| フェーズ番号: | 4段階（6本のワイヤー） | コイル抵抗: | 10Ω±7% （20℃） |
| 電圧: | DC24V | 段階: | 4段階 |
| ハイライト: | ギヤ ボックスが付いている25mmのステッピング モーター,ギヤ ボックスが付いているPMのステッピング モーター,25mmの高い発電のステッピング モーター |
||
これは上の変速機が付いているSM25-048Sの永久マグネットモーターである。
単一モーターのステップ角度は7.5度であり、1つの回転を回すために48のステップを踏む（変速機なしで）
私達にこのモーター ギヤ比率のために、選ぶべきあなたのための別のギヤ比率がである10才ある:1。
従ってステップ角度は7.5 degrees/10である
| モーター タイプ | 変速機が付いている永久マグネットモーター |
| モーター直径 | 25mm |
| ステップ角度 | 7.5°/10 |
| 段階いいえ。 | 4段階 |
| コイル抵抗 | 10Ω±7% （20℃） |
| 同期引込みのトルク | 600のg*cm分（100 PPS） |
| 刺激方法 | 2-2 |
| 評価される流れ | 0.3A |
設計デッサン:

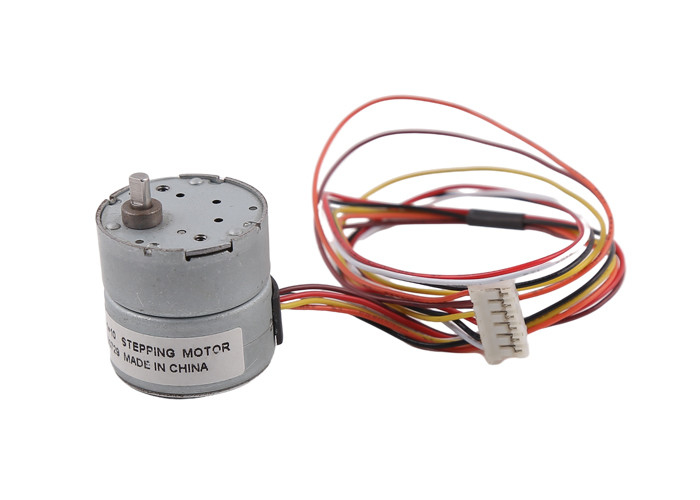

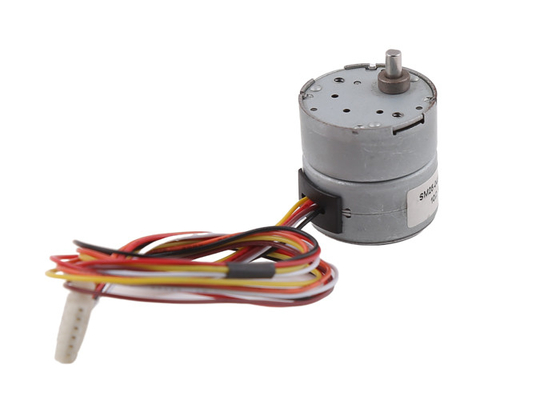

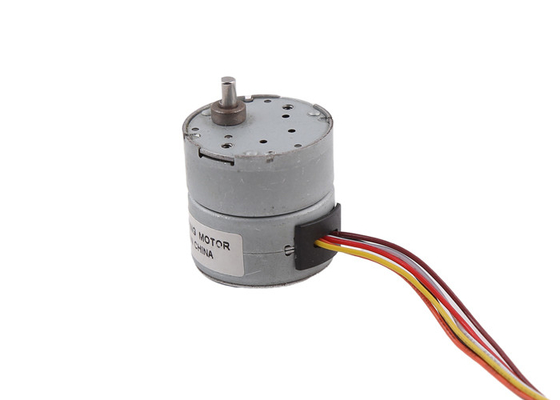

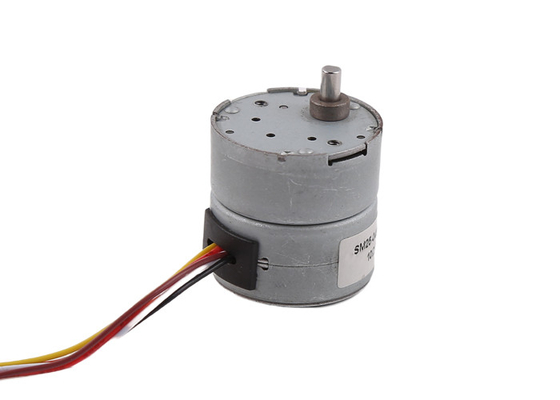

プロダクト表示:
1TESTING状態
温度/湿気
テスト環境は標準温度/湿気の状態でなければ（温度そして65%±5%の20℃±2℃の湿気）ならない。それが判断約疑いを持って来なかったら、テストは正常な温度（5℃~35℃）および正常な湿気（45%~85%）ですることができる。
2 BASICの配置
鉛ねじは横でなければならない。但し、上で記述されているを除く配置
互いによって議論の後で決定されなければならない。
3テストCirのcutUIT
特徴は次の標準的なcirのcutuitと測定されなければならない。
標準的な運転IC:
*安定した電圧運転:SLA7024M Sanken
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
モーター コイルの温度があなたのプロダクトに取付けられた場合、他に特に規定がなければ115℃を超過しない1.Ensure
2.高温の使用法の場合には、モーターを人体に触れるために露出しないように設計するか、または警告表示を付けることのような安全処置を、取りなさい
3. モーターを渡した場合、モーター ボディを握るべきであるFPCか導線を握ってはいけない。
4。等に異常な力を忍耐、シャフト加えないように気を付けに決して接着剤を置いてはいけない
忍耐および他の可動部分。
5. モーターが偶然落ちたら、それを使用してはいけない。
