| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | 20BY45-20G |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3.5~$7/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | PM段階的なmotor+gearbox | モーター サイズ: | 20mm |
|---|---|---|---|
| ステップ角度: | 18°/gear比率 | ギヤ比率: | 488:1への10:1 |
| 抵抗: | 10Ω/phase | モードの運転: | バイポーラ |
| ハイライト: | 18°ステップ角度のステッピング モーター,20mmギヤ ステッピング モーター,PMギヤ ステッピング モーター |
||
変速機が付いているさまざまなギヤ比率20mmの18°ステップ角度のステッピング モーター
これは変速機によって合う20mmのステッピング モーターである。
単一の20mmモーターのステップの角度は18°/stepである。
変速機によって、モーターのステップ角度はより小さく、モーターのトルクは大いに改善される。（ギヤ比率によって）
顧客は自身の条件に従って異なったギヤ比率を選ぶことができる。
さらにモーター抵抗/ケーブル長/コネクターのタイプのような、他の変数、出力シャフトの長さ、形、等カスタマイズすることができる。
ギヤを始めるモーター:M 0.25 Z14 L 1.5は、シャフトの上部端の表面からのモーター端カバーへの高さ3.8~4.2である
出力トルクは効率によって増加するモーター トルクおよび縮小率である。効率はギヤ段階の数と関連している。参照は次の通りある:3/4の段階、85%および各々のそれに続く段階は0.9によって増加する
| モデルいいえ。 | 20BY45-20G |
| 段階いいえ。 | 2段階（両極） |
| 評価される電圧 | 5~8ボルトDC |
| 抵抗 | 10Ω±10%/phase （調節可能な） |
| ステップ角度 | 18°/gear比率 |
| 刺激方法 | 2-2段階 |
| 出力シャフト | 4mmの直径D3.5シャフト |
| トルクを引き出しなさい | 150mNm （800Hz） |
| トルクを自己置く（刺激なしで） | 50mNm Ref |
| トルクの保持 | ≥250mNm |
変速機変数:
| 変速機のレベル | 変速機の長さL1 （mm） | ギヤ比率 |
| レベル3/4の | 16 | 10:1/12.5:1/25:1/31.25:1 |
| 5つのレベル | 17.5 | 50:1/62.5:1/78.1 |
| 6つのレベル | 19 | 100:1/125:1/156.25:1/195.3:1 |
| 7つのレベル | 20.5 | 250:1/312.5:1/390.6:1/488:1 |
設計デッサン:

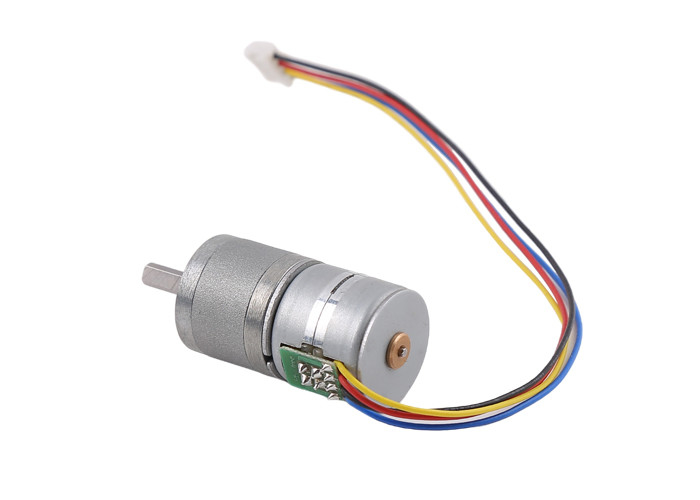

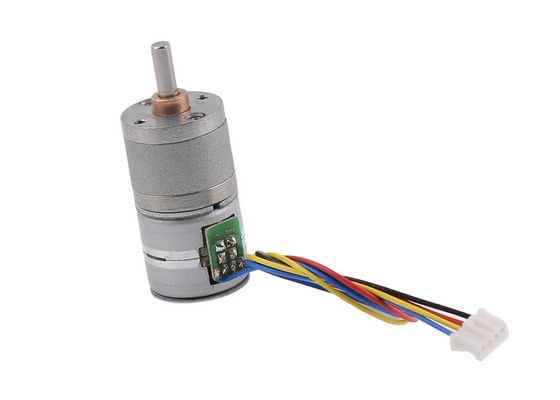

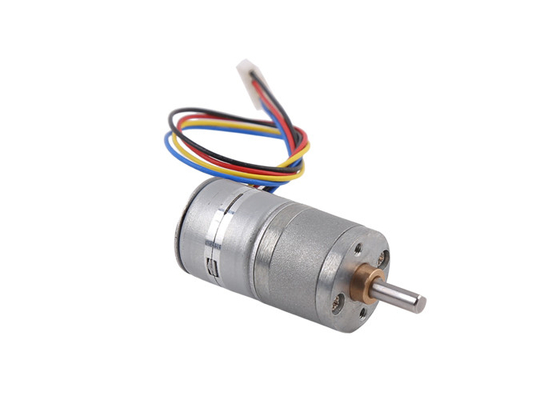

プロダクト表示:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
