プロダクト細部
起源の場所: 中国
ブランド名: Vic-Tech
証明: RoHS
モデル番号: 20BY45-20G WX
支払及び船積みの言葉
最小注文数量: 1Unit
価格: $3.5~$7/Unit
パッケージの詳細: サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。
受渡し時間: サンプルが支払済だった10~20日後
支払条件: T/T、Paypalのクレジット カード
供給の能力: 100000 pc/Month
モーター タイプ: |
PM段階的なmotor+gearbox |
モーター サイズ: |
20mm |
ステップ角度: |
18° |
ギヤ比率: |
1:10の~1:488.3 |
抵抗: |
13Ω/phase |
モードの運転: |
両極 |
現在/段階: |
0.2A |
段階: |
2フェーズ |
評価される電圧: |
5V~8V |
モーターの長さ: |
25mm~39.5mm （ギヤ縮小率によって定められて） |
モーター タイプ: |
PM段階的なmotor+gearbox |
モーター サイズ: |
20mm |
ステップ角度: |
18° |
ギヤ比率: |
1:10の~1:488.3 |
抵抗: |
13Ω/phase |
モードの運転: |
両極 |
現在/段階: |
0.2A |
段階: |
2フェーズ |
評価される電圧: |
5V~8V |
モーターの長さ: |
25mm~39.5mm （ギヤ縮小率によって定められて） |

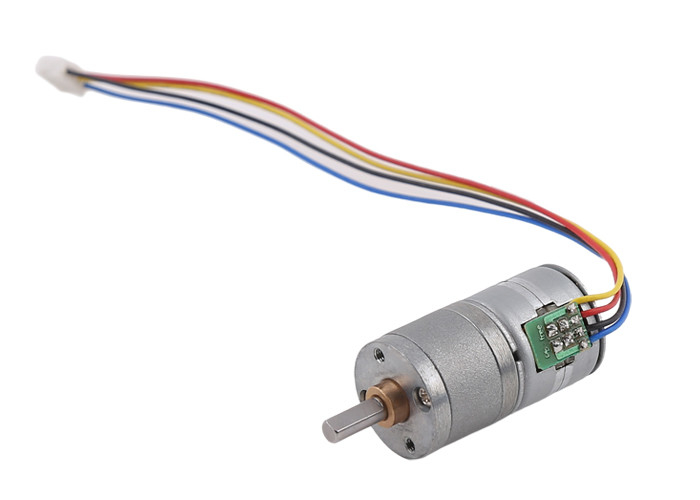

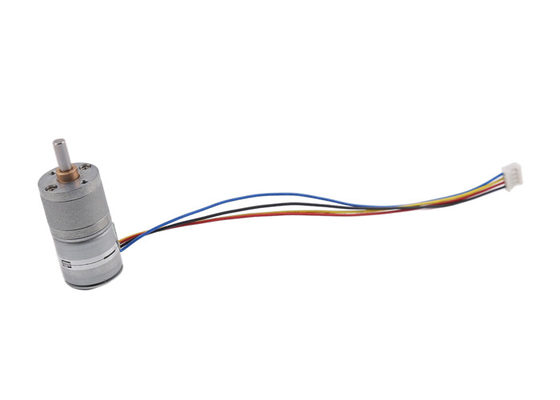

円形はステッピング モーター20mmの変速機が付いているマイクロによって連動させられたステップ・モータの2フェーズ4本のワイヤー小型ギヤ ステッピング モーターを連動させた
記述:
SM20-020L-GEARモーター20mmステッピング モーターは20mmの外の直径および精密金属の変速機が付いているミニチュア ステッピング モーターで構成される。減速の比率は顧客の必要性に従ってカスタマイズすることができる。
このイメージの減速の比率は1:195.3、この一連のステッピング モーターの減速の比率次のものを持っているである:1:10の1:12.5の1:25の1:31.25の1:50の1:62.5の1:78.1の1:100の1:125の1:156.25の1:195.3の1:250の1:312.5の1:390.6の1:488.3
ラップごとの20のステップのモーターの基本的な手順の角度は18度である。減少の変速機の減速の効果と結合されて、最終的なモーターの回転角度の決断は0.05~6度に達することができる。
顧客は異なったトルクの速度の条件に従って減速の比率を選び同時に、ステッピング モーターの適切な運転の頻度は断固としたな速度およびトルクを達成できる。
モーター変数:
| モデルいいえ。 | 20BY45-20G |
| 段階いいえ。 | 2段階（両極） |
| 評価される電圧 | 5~8ボルトDC |
| 抵抗 | 13Ω/phase （調節可能な） |
| ステップ角度 | 18°/gear比率 |
| ギヤ縮小率 | 1:20 |
| 出力シャフト | 4mmの直径D3.5シャフト |
| トルクの保持 | ≥8.33mN.m |
| トルクを引き出しなさい | ≥2.5mN.m （800HZ） |
変速機変数:
設計デッサン:

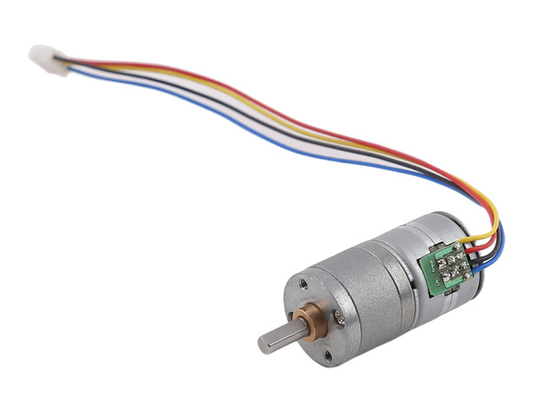

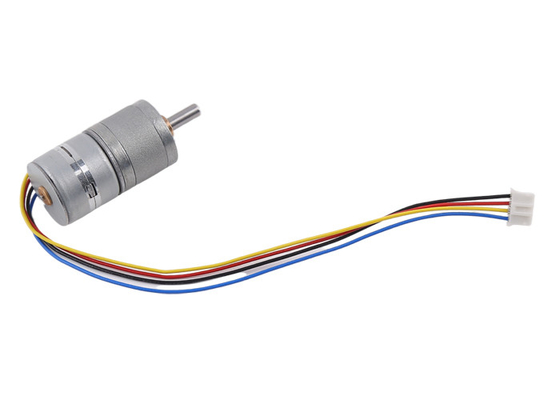

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1.達成可能な精密な制御プログラム可能
2。電磁妨害雑音及び電気火花なし
3.小型
4.適正価格
5.低雑音
6.長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
