| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | SM1516 |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | US$3.15~8 |
| パッケージの詳細: | サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。 |
| 受渡し時間: | 15日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 100000/month |
| Motor diameter: | 15mm | Resistance: | 10Ω±7%Ω |
|---|---|---|---|
| Gear ratio: | 1:10~1:350 | Phase: | 2 phases |
| Step angle: | 18 degrees（gear ratio） | Rated voltage: | 5V DC or as request |
| ハイライト: | 15mmはステッピング モーターを連動させた,12ボルトによって連動させられるステッピング モーター,低速ステッピング モーターの高いトルク |
||
SM1516低速高いトルクのステップ・モータ5v 15mm 12ボルトによって連動させられるステッピング モーター
15mm DC段階的なギヤ モーターGM12-15BY段階的なギヤ モーター小さい容積の繊維光学の融合のスプライサ
モーターの基本的な手順の角度は18度、1回転あたりすなわち、20のステップである。ギヤ ボックスの減速の効果を使うと、モーターの最終的な角決断は精密な制御を要求するさまざまな場所で使用することができる0.018~0.9度に達することができる。
選択可能な変速機の比率は次のとおりである:10:1の16:1の20:1の30:1の35:1の39:1の50:1の62:1の66:1の87:1の102:1の153:1の169:1 210: 1 243:1の297:1の350:1は、異なった速度の比率別の最終的なトルクを作り出し、速度、顧客は異なったトルクおよび速度の条件に従って選ぶことができる。特別な比率はまたカスタマイズすることができる。
プロダクトによりよい信頼性があるように、この一連のギヤ ボックスは最先端の関連の部品のプロセス用機器を、高精度と、高性能、低雑音採用し、適度な、信頼できる技術を採用する。
入力の部品および標準的なステッピング モーターは調査の構造、FPC、FFCのPCBケーブルの形態を等採用できる。モーター部品の出力は等導くねじ、ギヤ、滑車を円形シャフト、Dシャフトのようなさまざまな出力構造を採用できる!
顧客がモーターを選ぶとき、間、会合条件包括的に速度およびトルクを考慮するべきである。
SM15mmgearboxの段階的な主要な変数:
| 製品名 | 15のmmみみずはステッピング モーターを連動させた |
| モデル | SM1516 |
| 電圧 | 5V DC |
| 抵抗 | 10±7%ohm （任意20の15の10オーム） |
| 回転速度 | モーター滑車112.5°/secのすなわち393ppsドライブ モーター |
| ギヤ比率 | 1:10の~1:350 |
| OEM及びODMサービス | 利用できる |
| 出力トルク | 300g.cm |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~300rpm） |
送り出すSM15ギヤ ステッピング モーター:
SM15ギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。
温度の上昇

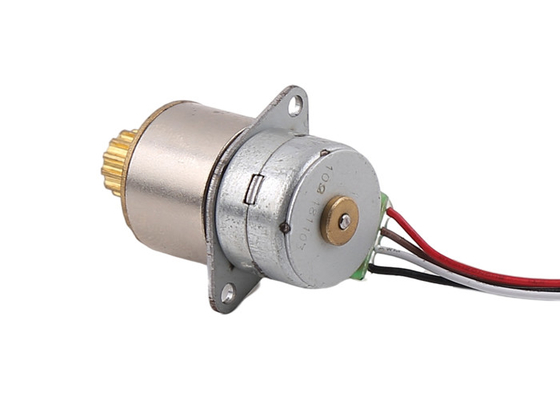

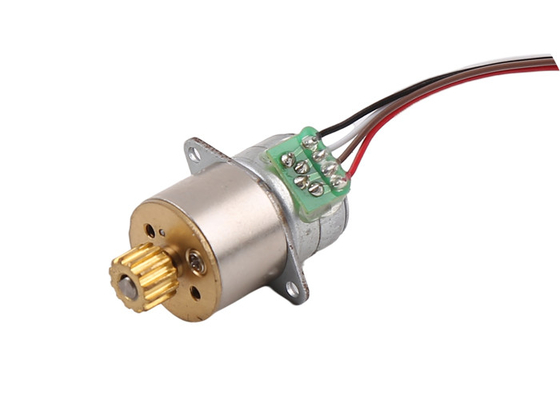

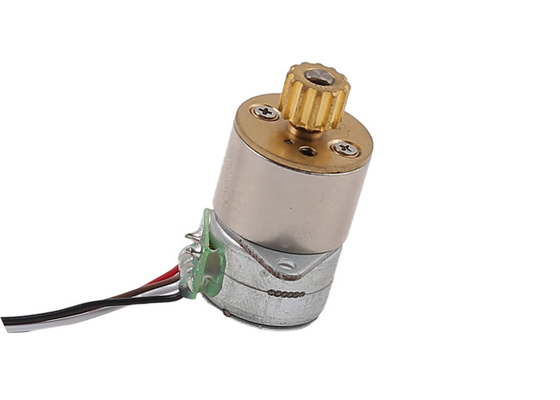

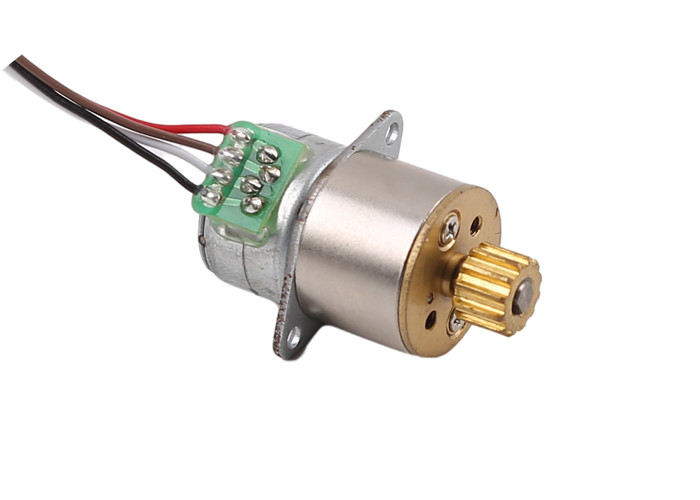

SM15ギヤ ステッピング モーターの表示:
