| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | SM15-816G |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3.5~$7/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | PM段階的なmotor+の変速機 | モーター サイズ: | 15mmの直径 |
|---|---|---|---|
| ステップ角度: | 18°/ギヤ比率 | 抵抗: | 10Ω/31Ω |
| ギヤ比率: | 1000:1への2:1 | 出力シャフト: | Dシャフトの鉛ねじシャフト |
| ハイライト: | 5V二重シャフトのステッピング モーター,ステッピング モーターの鉛ねじ,5vはDCモーターを連動させた |
||
SM15-816G 5Vの鉛ねじDシャフト変速機が付いている18度のステップ角度のステッピング モーター
記述:
これは10*12mmの変速機によって付す15モーターである。
私達に選ぶべきあなたのための別のギヤ比率があったり顧客の速度およびトルクの条件によって決まる。
あればより大きいギヤ比率が、出力速度はより遅く、出力トルクはより大きい。
私達にまた2つのタイプの出力シャフトがある:
M3鉛ねじシャフトおよびDシャフト。
Dシャフトのために、普通サイズは2.5mm Dの切口、長さが付いている3mmの直径である10mmである。
M3鉛ねじシャフトのために、それはM3*P0.5標準的な鉛ねじである。
鉛ねじ長さをカスタマイズしたいと思えば私達はまたそれをしてもいいが余分カスタム化料金を要求する。
モーター変数:
| モーター タイプ | Pmのステッピング モーター+gearbox |
| モーター直径 | 10mm |
| ステップ角度 | 18°/gear比率 |
| 出力シャフト | 鉛ねじ/Dシャフト |
| 評価される電圧 | 3.3V | 5V DC |
| コイル抵抗 | 10Ω/31Ω |
| 段階数 | 2本のphases/4ワイヤー |
変速機変数:
| ギヤ比率 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 精密な比率 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 歯数 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| ギヤ レベル | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
|
|
||||||||||||
| ギヤ比率 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 精密な比率 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 歯数 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| ギヤ レベル | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 効率 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
設計デッサン:

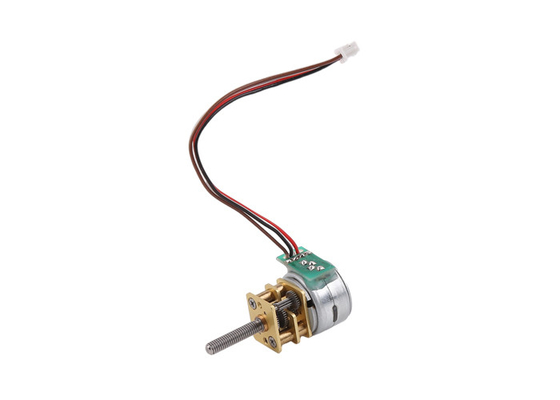

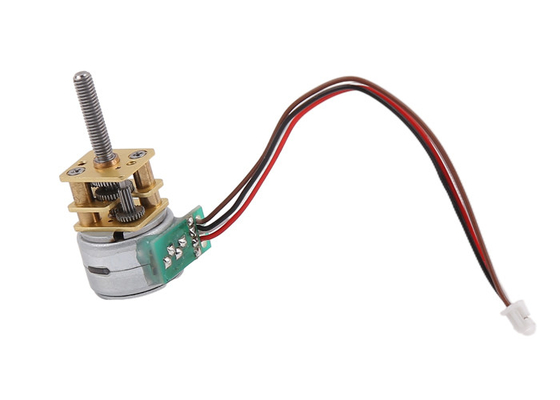

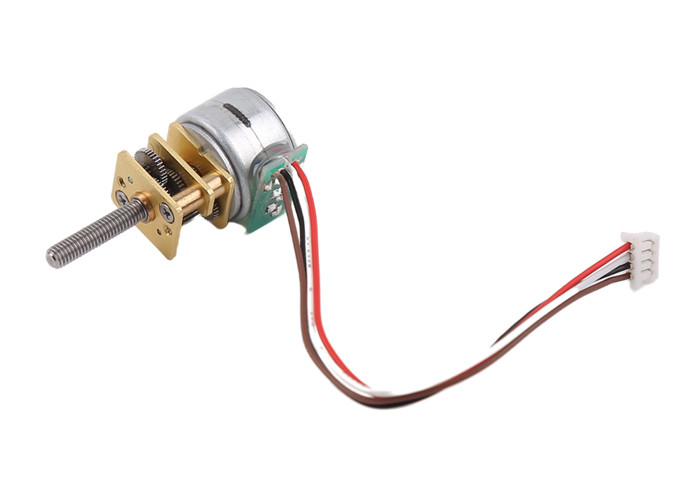

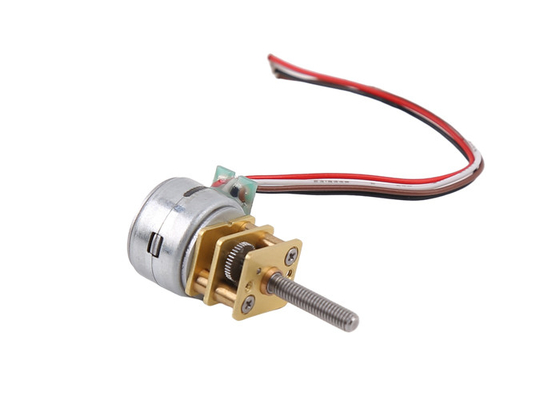

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
包み、出荷情報:
サンプルは紙箱の中の泡のスポンジと詰まる。
大量生産のために、プロダクトは紙の箱で詰まる。
海の船積み（大量生産）のために、カートンはパレットで詰まる。
出荷の時間:
明白によって（DHL UPS/Federal Express TNT）:5~12日
明白な4PXによって:10~20日
海の船積み:40~60日（異なった国によって決まる）
FAQ:
質問1:あなた製造業者または貿易業者はであるか。
私達は製造業者である。私達によっては自動車に乗る私達自身が作り出す。
質問2: あなたの工場はどこにあるか。私達はあなたの工場を訪問してもいいか。
私達の工場は常州都市にある。ほしかったら私達を訪問すること自由に感じなさい。
質問3:カスタマイズされたサンプル試供品を提供するか。
私達はサンプルのカスタム化をされる余分カスタム化の費用を要した。
いいえ、私達は試供品を送らない。
質問4:サンプルの調達期間は何であるか。
在庫のサンプルのために、調達期間をある3日以内に。
在庫のサンプルのためにない、調達期間をである約15日。
カスタマイズされたサンプルのために、調達期間をである約25から30日。
質問5:どんなカスタム化 サービスを提供するか。
私達に経験20年以上成長のチームがある。
私達は各種各様のモーターの部品でカスタム化 サービスを提供する。
モーターのスライダーから、ねじ、変速機を設計する導きなさい。
ケーブル長、コネクターのタイプおよびFPCの設計に。
質問6:新製品を開発したいと思えば私達はNDAの契約に署名してもいいか。
はい、私達はNDAの契約に署名し、あなたの機密性を保護してもいい。
成長するべき新しいプロジェクトがあったら私達に連絡すること自由に感じなさい。
