| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | VSM10-816G |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3.5~$7/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | PM段階的なmotor+の変速機 | モーター サイズ: | 10mmの直径 |
|---|---|---|---|
| ステップ角度: | 18°/gear比率 | 変速機のタイプ: | 10*12変速機 |
| コネクターのタイプ: | FPC/4ピン コネクタ | 出力シャフト: | Dシャフトの鉛ねじシャフト |
| ハイライト: | 2フェーズ ステッピング モーター,DシャフトPMのステッピング モーター,10mm PMのステッピング モーター |
||
任意ギヤ比率10*12の変速機10mm永久マグネットVSM10-816Gのステッピング モーター
記述:
VSM10-816Gは10*12 mmの変速機によって付す10mmの永久マグネットステッピング モーターである。
私達に選択のための異なったギヤ比率がある（2:1から1000への:1）の顧客は彼らの速度/トルクの条件に基づいてギヤ比率を選ぶことができる。
コネクターのタイプについて、映像で、それはFPCである。
私達はまたそれにPCB+4 wires+のコネクターをしてもいく1mm/1.25mm/1.5mm/2mm/2.5mmピッチのようなコネクターの別のピッチが、等ある。
私達のために最も一般的なコネクターは51021-0400である（1.25mmピッチのコネクター）
モーター変数:
| モデルいいえ。 | VSM10-816G |
| ステップ角度 | 18°/gear比率 |
| 出力シャフト | D shaft/M3の鉛ねじシャフト |
| コネクターのタイプ | FPC/4ピン コネクタ |
| 段階いいえ。 | 2フェーズ |
| モーター タイプ | 両極 |
| コイル抵抗 | 20Ω/40Ω |
| 評価される電圧 | 3.3~5V DC |
変速機変数:
| ギヤ比率 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 精密な比率 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 歯数 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| ギヤ レベル | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| ギヤ比率 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 精密な比率 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 歯数 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| ギヤ レベル | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 効率 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
設計デッサン:

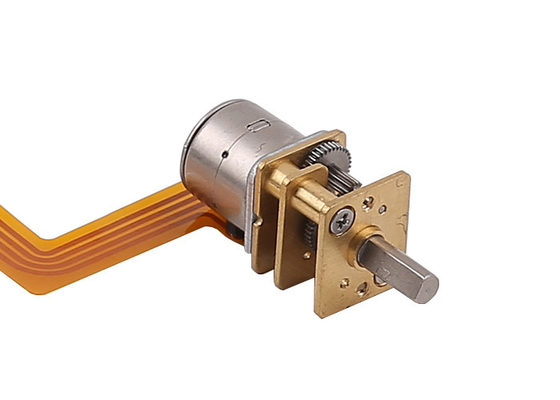

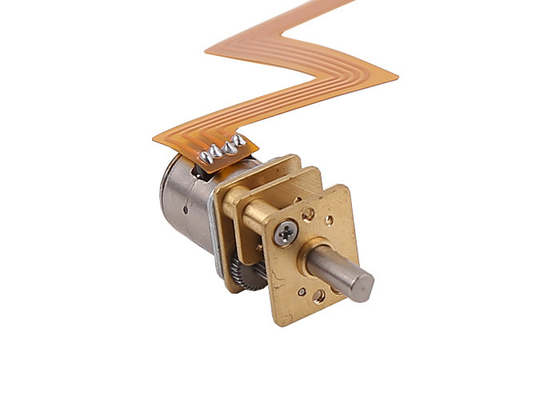

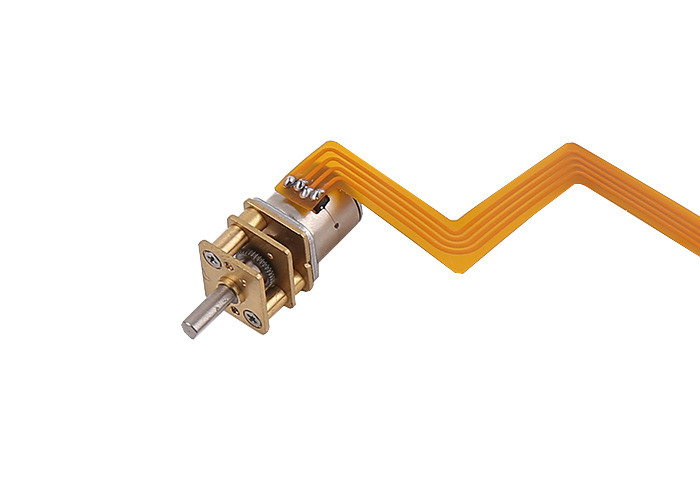

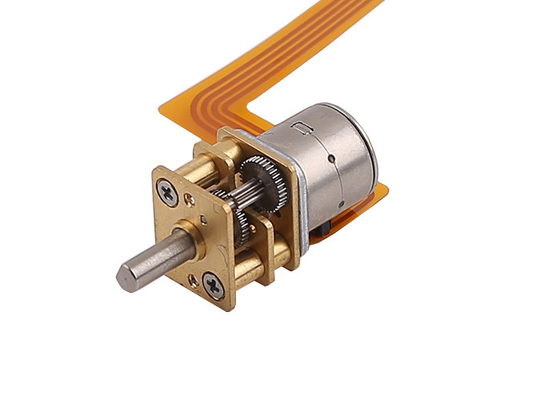

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
