精密機械のために2フェーズ金属によって開けられるマイクロみみずギヤ モーター10mm

10mm小型金属によって開けられたみみずギヤ モーター2フェーズ マイクロは精密機械のためのステッピング モーターを連動させた

1812匹のみみずの変速機によって付す10mmのステッピング モーター

このモーターは10mmの直径が付いている連動させられたモーターで、みみずのギヤ ボックスによって一致する。ギヤ ボックスは特別の日の設置条件のために適している90°の直角の出力を備えている。
モーターのステップ角度は18度、1回転あたりすなわち、20のステップである。ギヤ ボックスを使うと、最終的なモーター角度の決断は精密な制御を要求するさまざまな場所で使用することができる0.018~0.9度に達することができる。
選択可能な速度の比率は1:21の1:42の1:118の1:236の1:302の1:399の1:515の1:603の1:798の1:1030、異なった速度の比率作り出す別の最終的なトルクをであり速度、顧客は異なったトルクおよび速度の条件に従って選ぶことができる。特別な速度の比率は論議するために連絡する私達に必要ならばカスタマイズすることができる。
モーターを選ぶとき、包括的に速度およびトルクを考慮することは必要な間、会合条件。ステッピング モーターのドライブ頻度はモーターの速度を定め、変速機の縮小率は最終的な出力シャフトの速度を定める。
モーターを選ぶのを顧客が助ける短い答えの方式はここにある。出力シャフトの速度N （rpm） = （PPS*18/6/i）。例えば、118の速度の比率の変速機は選ばれる、モーターは800ppsで運転され、最終的な出力シャフトの速度はN=800*18/6/118=20.33である
モーター出力は顧客の必要性に従ってカスタマイズすることができるワイヤー、FPC、裸ピン、等を接続できる

特別で重要なメモ

みみずギヤ構造の使用が原因で、全体のモーターは密集した構造を備えているが、それを選ぶときこの構造の効率は比較的低く、そう特別な関心支払われるべきであるである。

SM10mm-1812みみずの変速機の段階的な主要な変数:

送り出すSM10-1812みみずギヤ ステッピング モーター:

SM10-1812みみずギヤ段階的なトルクのカーブ:

多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。

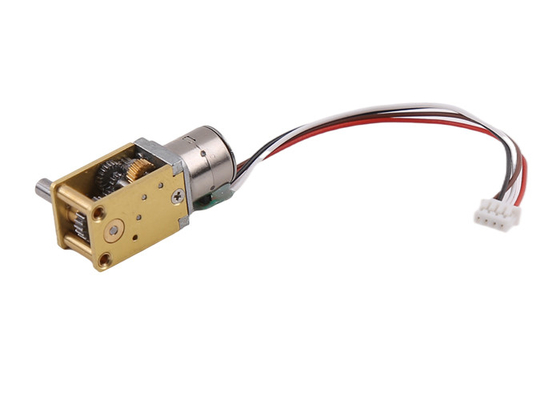

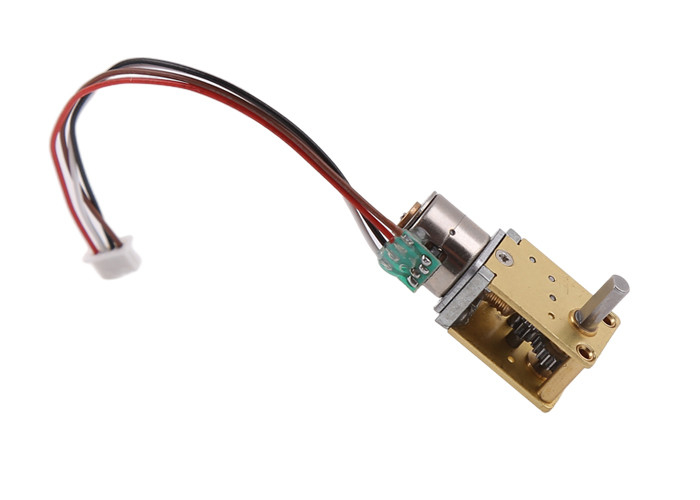

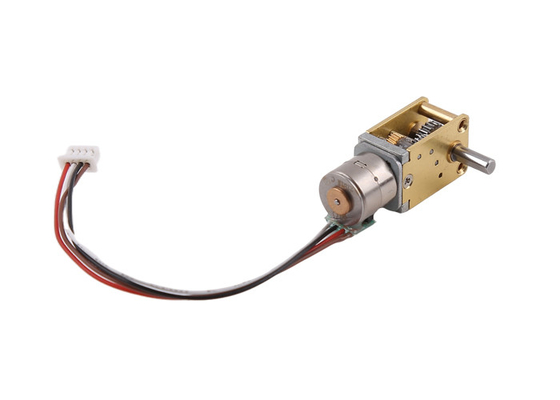

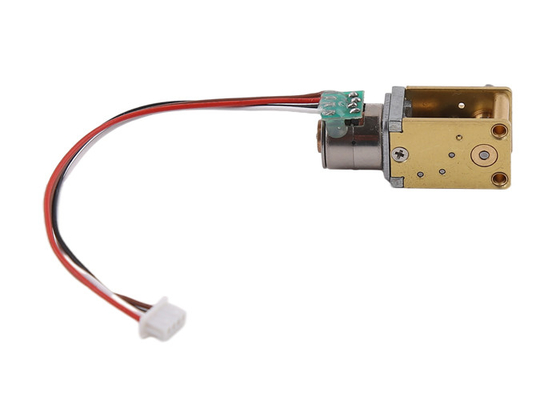

SM10-1812みみずギヤ ステッピング モーターの表示:

タイプのワイヤーは接続する:

Pinのタイプとのモーター入力方法

、FPC、PCBは、導線等を。これらは顧客の必要性に従ってカスタマイズすることができる。

シャフトのタイプ:

、またユーザーのデッサンがカスタマイズされた原因でできる次の通り出口シャフトの標準

より多くのタイプのためのカスタマー サービスに連絡する歓迎

• 円形のタイプ:DIA3mm.4mm。5mm
• Dカットのタイプ:DIA3-D2.5 DIA4-D3等
• ネジ式:M3 M4 M5の連続
• Trapeのタイプ
• 私カットのタイプ:DIA3-I2 DIA4-I3
• 他のタイプ:穴等が付いているシャフト
