| 起源の場所: | 中国 |
| ブランド名: | Vic-Tech |
| 証明: | RoHS |
| モデル番号: | 10-816G-M3 |
| 最小注文数量: | 1Unit |
|---|---|
| 価格: | $3.5~$7/Unit |
| パッケージの詳細: | サンプルは紙箱によって詰まり、大量生産プロダクトは標準的な波形のカートンによって詰まる。 |
| 受渡し時間: | サンプルが支払済だった10~20日後 |
| 支払条件: | T/T、Paypalのクレジット カード |
| 供給の能力: | 100000 pc/Month |
| モーター タイプ: | 変速機のステッピング モーター | モーター サイズ: | 10mmの直径 |
|---|---|---|---|
| ステップ角度: | 18°/ギヤ比率 | 抵抗: | 20Ω/40Ω |
| ギヤ比率: | 2:1から1000:1への | 出力シャフト: | M3*0.5Pの鉛ねじ |
| ハイライト: | 18度のマイクロはステッピング モーターを連動させた,10mmの直径のマイクロはステッピング モーターを連動させた,ギヤ ボックスが付いているステッピング モーター |
||
調節可能なM3鉛ねじシャフトが付いている10-816G-M3変速機の減力剤のステッピング モーター
記述:
これは10*12mmの変速機によって付す10mmの直径のステッピング モーターである。
出力シャフトは標準的なM3鉛ねじシャフトであり、私達はまたDシャフトにそれを変えてもいい。
鉛ねじ長さは顧客の自身の必要性に基づいて調節可能、である。
私達に2:1からの1000への選択のための多数ギヤ比率が、ある:1。
より大きいギヤ比率と、出力トルクはより大きく、出力速度はより遅い。
適したギヤ比率を最初に選ぶ顧客の必要性。
私達に2コイル抵抗がある:20Ω/40Ω
より抗力が高いによって、モーターに評判の電圧がある。
モーター変数:
| モデルいいえ。 | 10-816G-M3 |
| モーター タイプ | 10mmのステッピング モーター |
| 出力シャフト | M3*0.5P |
| コイル抵抗 | 20Ω/40Ω |
| ステップ角度 | 18°/step角度 |
| 評価される電圧 | 3.3~5V DC |
| 段階いいえ。 | 2段階（4本のワイヤー） |
変速機変数:
| ギヤ比率 | 2:1 | 5:1 | 10:1 | 15:1 | 20:1 | 30:1 | 36:1 | 50:1 | 63:1 | 67:1 | 89:1 | 100:1 |
| 精密な比率 | 2.002 | 4.995 | 9.677 | 14.754 | 20.501 | 29.120 | 36.122 | 51.103 | 63.071 | 66.801 | 89.227 | 99.002 |
| 歯数 | 23 | 20 | 13 | 18 | 15 | 12 | 20 | 20 | 14 | 17 | 14 | 13 |
| ギヤ レベル | 2 | 2 | 2 | 3 | 3 | 3 | 4 | 4 | 4 | 4 | 4 | 4 |
| 効率 | 80% | 80% | 80% | 72% | 72% | 72% | 65% | 65% | 65% | 65% | 65% | 65% |
| ギヤ比率 | 110:1 | 150:1 | 172:1 | 210:1 | 250:1 | 275:1 | 298:1 | 380:1 | 420:1 | 500:1 | 600:1 | 1000:1 |
| 精密な比率 | 110.407 | 150.948 | 171.883 | 210.591 | 250.111 | 274.403 | 297.924 | 387.689 | 421.296 | 506.155 | 599.394 | 986.406 |
| 歯数 | 12 | 18 | 13 | 12 | 13 | 12 | 12 | 12 | 12 | 18 | 16 | 12 |
| ギヤ レベル | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 5 | 7 | 7 | 7 |
| 効率 | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 59% | 47% | 47% | 47% |
設計デッサン:

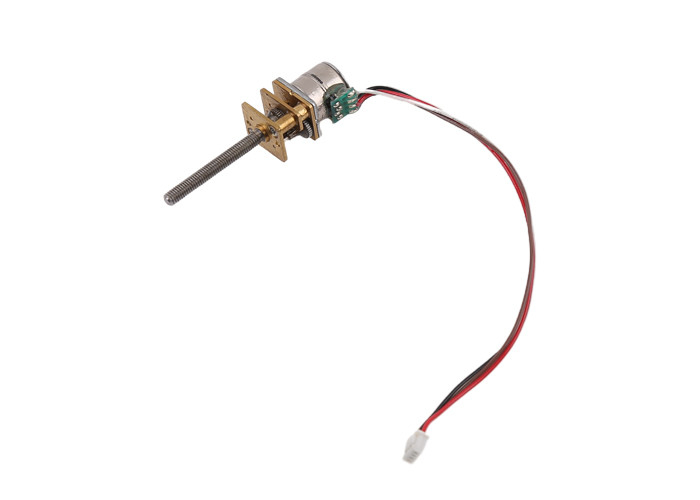

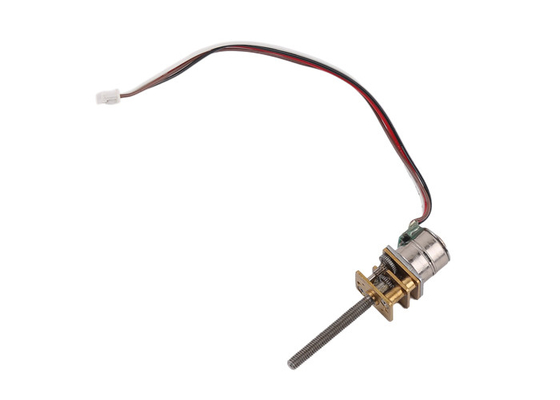

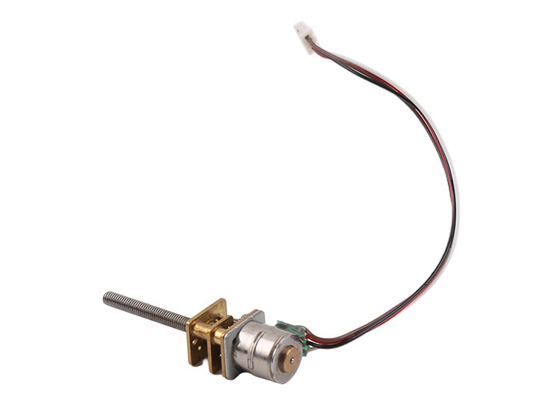

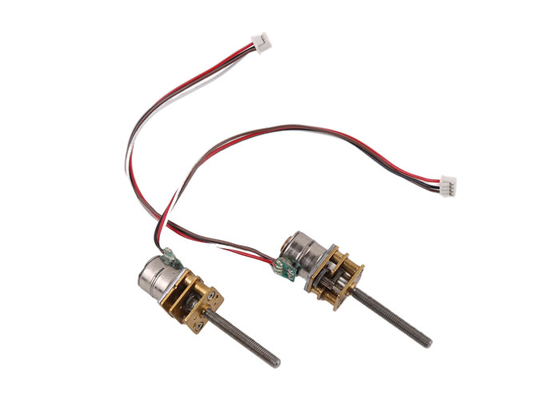

プロダクト表示:
ステッピング モーターの適用:
ステッピング モーターは精密な制御のために、医療機器、3Dプリンター、産業精密な制御、オートメーション装置、等で広く利用された使用される。
ステッピング モーターはメカニズムの条件の精密なconrtolおよび回転/線形動きで使用することができる。
ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。
1. 達成可能な精密な制御プログラム可能
2. 電磁妨害雑音及び電気火花なし
3. 小型
4. 適正価格
5. 低雑音
6. 長い耐用年数
ステッピング モーターはすべての企業間で広く利用されている。
