| 起源の場所: | 中国 |
| ブランド名: | V-motor |
| 証明: | RoHS |
| モデル番号: | SM15-50G-9D5 |
| 最小注文数量: | 1 PC |
|---|---|
| 価格: | US$2.85~7 |
| パッケージの詳細: | サンプルは小さいカートンおよび真珠の綿で包まれ、（量が大きいとき）必要なとき大きさプロダクトはまめの箱およびカートンに、および、使用するパレットをある。 |
| 受渡し時間: | 15日 |
| 支払条件: | T/T、L/C |
| 供給の能力: | 100000/Month |
| タイプ: | 永久マグネット連動させられたステッピング モーター | 段階: | 2-2 |
|---|---|---|---|
| 現在/段階: | 0.3A | ステップ角度: | 18度 |
| 評価される電圧: | 5V ~12V | ギヤ比率: | 1:2~420:1 |
| 抵抗: | 31Ωか10Ω | ||
| ハイライト: | 15mmの変速機のステッピング モーター,1:50の変速機のステッピング モーター,2フェーズ連動させられたステッピング モーター |
||
このモーターは21.3mmの高さの15mmの直径ギヤ減少のステッピング モーターである。出力シャフトは円形シャフト、Dシャフト、ねじシャフト、顧客の設置条件に従ってカスタマイズすることができる等カスタマイズすることができる、平らなシャフトのようなさまざまな滑車の出力構造と
モーターの基本的な手順の角度は18度、1回転あたりすなわち、20のステップである。変速機の減少の効果を使うと、モーターの最終的な角度の決断は精密な制御を要求するさまざまな機会で使用することができる0.018~0.9度に達することができる。
選択可能な速度の比率は1:2の1:5の1:10の1:15の1:20の1:30の1:36の1:50の1:63の1:67の1:89の1:100の1:110の1:150の1:172の1:210の1:250の1:275の1:298の1:380の1:420である。異なった速度の比率は別の最終的なトルクおよび速度を作り出す。顧客は異なったトルクおよび速度の条件に従って選ぶことができる。特別な速度の比率はカスタマイズすることができる。必要ならば、議論のための私達に連絡しなさい。
モーターを選ぶとき、条件を満たしている間速度およびトルクを包括的に考慮することは必要である。
この一連のギヤ ボックスは関連した部分のための最先端のプロセス用機器を、高精度と、高性能および低雑音採用する。モーターのプラスチック保護貝はギヤ ボックスの耐用年数を保護し、取付けを促進できる。適度な、信頼できる技術はプロダクトをより信頼できるようにするために採用される。入力の部品および標準的なステッピング モーターは顧客の設置条件に従ってカスタマイズ可能な調査の構造、FPC、PCBケーブル、等の形にある場合もある
SM15mmgearboxの段階的な主要な変数:
| 製品名 | 15のmmみみずはステッピング モーターを連動させた |
| モデル | SM15-50G-9D5 |
| RESISTENCE | 31Ω±7% （任意20の15の10オーム） |
| 実用温度範囲 | -0~+55 ℃ |
| ギヤ比率 | 2~420 |
| OEM及びODMサービス | 利用できる |
| 効率 | 10~20% |
| 速度範囲 | モーター（0~3000RPM）出口シャフト（0~150rpm） |
| モーター変数 | ||||||||||||
| 評価される電圧 | 5.0 V DC | 5.0 V DC | 3.0 V DC | |||||||||
| 段階 | 2フェーズ | 2フェーズ | 2フェーズ | |||||||||
| 刺激方法 | 2-2段階exciting/2-2 | 2-2段階exciting/2-2 | 2-2段階exciting/2-2 | |||||||||
| ステップ角度 | 18° | 18° | 18° | |||||||||
| 回転 | CW/CCW | CW/CCW | CW/CCW | |||||||||
| 抵抗 | 31.0Ω±7% | 8.3Ω±7% | 15Ω±7% | |||||||||
| インダクタンス | 11.0mH （Ref） | 11.0mH （Ref） | 5.0mH （Ref） | |||||||||
| 最高。開始の脈拍数 | 800PPS分 | 1300PPS分 | 700PPS分 | |||||||||
| 最高。回転の脈拍数 | 900PPS分 | 1800PPS分 | 900PPS分 | |||||||||
| トルクの保持 | 35gf cm Min。 | 35gf cm Min。 | 30gf cm Min。 | |||||||||
| 絶縁耐力 | 最高3mA。 | 最高3mA。 | 最高3mA。 | |||||||||
| Insulanceの抵抗 | 100MΩ （Min.） | 100MΩ （Min.） | 100MΩ （Min.） | |||||||||
| 回転子の慣性 | 0.05gf cm2 （Ref） | 0.05gf cm2 （Ref） | 0.05gf cm2 （Ref） | |||||||||
| 絶縁材のクラス | クラスF | クラスF | クラスF | |||||||||
| 作動条件 | -10℃~70の通常の湿気の℃、 15~80%RH （湿気の凝縮無し |
|||||||||||
| 貯蔵条件 | 40℃~70の通常の湿気の℃ 10~90%RH （湿気の凝縮無し |
|||||||||||
| を使ってギヤ ボックス（典型的なギヤ比率） | ||||||||||||
| ドライブ PPS |
からシャフトの速度（rpm） | トルクを与えなさい（g.cm） | ||||||||||
| 1:10 | 1:20 | 1:50 | 1:100 | 1:298 | 1:380 | 1:10 | 1:20 | 1:50 | 1:100 | 1:298 | 1:380 | |
| 200 | 60.00 | 30.00 | 12.00 | 6.00 | 2.01 | 1.58 | 160 | 320 | 800 | 1440 | 2880 | 3200 |
| 400 | 120.00 | 60.00 | 24.00 | 12.00 | 4.03 | 3.16 | 120 | 240 | 600 | 1080 | 2160 | 2400 |
| 600 | 180.00 | 90.00 | 36.00 | 18.00 | 6.04 | 4.74 | 80 | 160 | 400 | 720 | 1440 | 1600 |
| 800 | 240.00 | 120.00 | 48.00 | 24.00 | 8.05 | 6.32 | 50 | 100 | 250 | 450 | 900 | 1000 |
送り出すSM15ギヤ ステッピング モーター:
SM15ギヤ段階的なトルクのカーブ:
多くの速度の選択があるので、出力トルクは*モーターの効率トルク*速度の比率である場合もあり、特定の状態は一般に実際のサンプルをテストした後断固としたである。次は参照のためのSM15ステッピング モーターのトルクのカーブである。

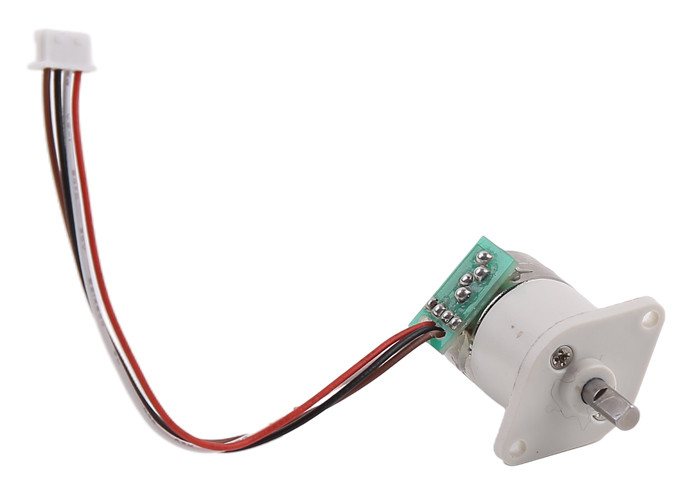

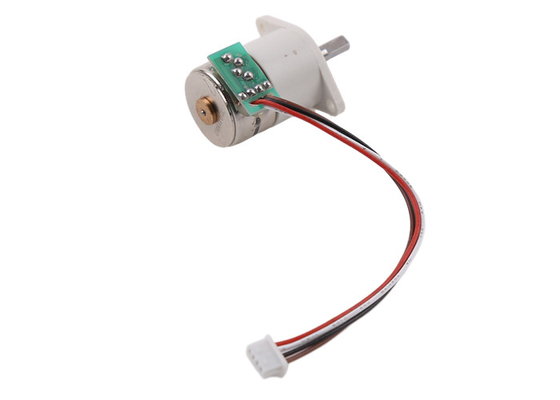

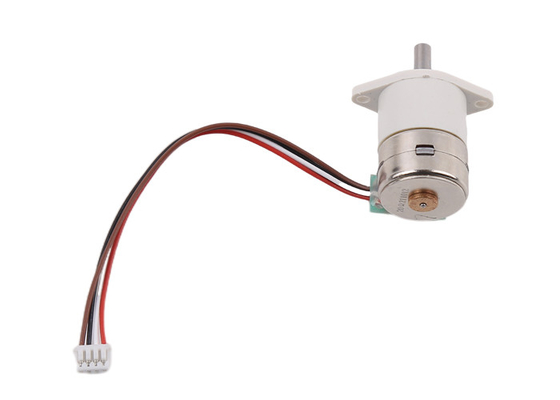

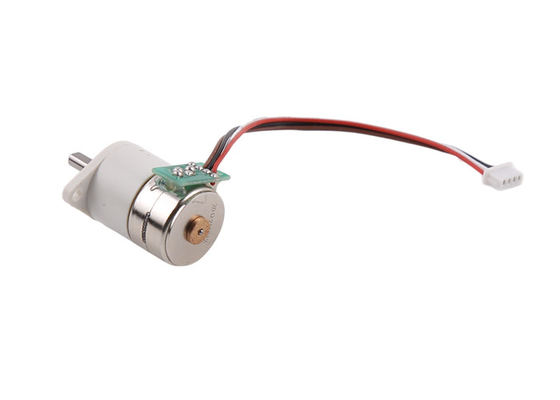

SM15ギヤ ステッピング モーターの表示:
常州のビック技術モーター技術Co.、株式会社は年2011年に（続く、私達は会社だけを電話する）、会社主に開発し、製造し、そして販売するマイクロ ステッピング モーター、マイクロ変速機、マイクロ スライダー モーター、マイクロ リニア モーターおよび他のプロダクトを創設された
会社は長江デルタ経済的なベルト、中国の最も経済的に開発された地域の1にい、常州都市、美しい環境が付いている江蘇省に、いる。会社は高速駅から常州空港から20キロメートル、5キロメートル、および高速交差から1キロメートルである。そして上海および南京は約120キロメートルである。交通機関は非常に便利である、国内および国際ロジスティクスおよび交通機関は非常に成長して、便利である!
会社の主要な技術的な人員は10年間以上関連の企業で働き、日本、韓国、ヨーロッパおよび米国のような外国会社で業務経歴があり、国内リストされた会社で業務経歴がある。組織的製品開発の能力、完全なプロジェクト管理の能力およびよい顧客コミュニケーション能力を持ちなさい。会社は国内および国際的な一流の会社のための30以上のカスタマイズされたプロジェクトを開発し、20人以上の大きい会社に協力した。
