変速機の2フェーズ4ワイヤーが付いている20mmのマイクロによって連動させられるステッピング モーター

変速機の変速機が付いている2フェーズ4本のワイヤー小型ギヤ ステッピング モーターが付いている20mmのマイクロによって連動させられるステッピング モーター

円形はステッピング モーター20mmの変速機が付いているマイクロによって連動させられたステップ・モータの2フェーズ4本のワイヤー小型ギヤ ステッピング モーターを連動させた
記述:



SM20-020L-GEARモーター20mmステッピング モーターは20mmの外の直径および精密金属の変速機が付いているミニチュア ステッピング モーターで構成される。減速の比率は顧客の必要性に従ってカスタマイズすることができる。

このイメージの減速の比率は1:195.3、この一連のステッピング モーターの減速の比率次のものを持っているである:1:10の1:12.5の1:25の1:31.25の1:50の1:62.5の1:78.1の1:100の1:125の1:156.25の1:195.3の1:250の1:312.5の1:390.6の1:488.3

ラップごとの20のステップのモーターの基本的な手順の角度は18度である。減少の変速機の減速の効果と結合されて、最終的なモーターの回転角度の決断は0.05~6度に達することができる。

顧客は異なったトルクの速度の条件に従って減速の比率を選び同時に、ステッピング モーターの適切な運転の頻度は断固としたな速度およびトルクを達成できる。

モーター変数:


変速機変数:


設計デッサン:

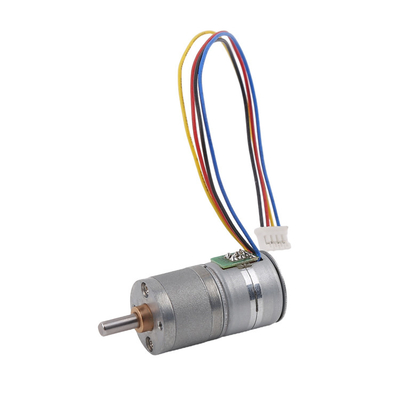

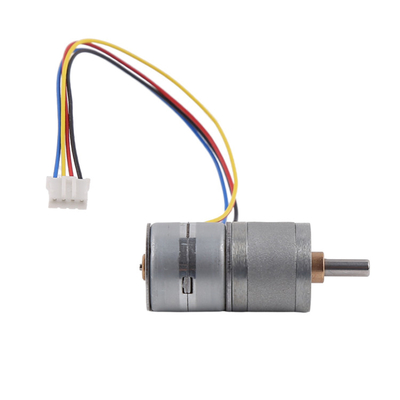

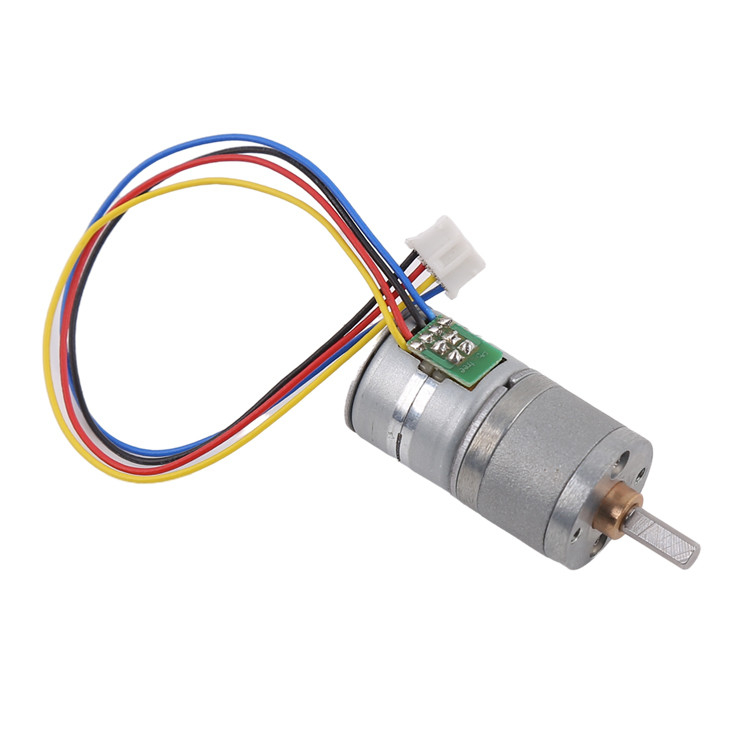

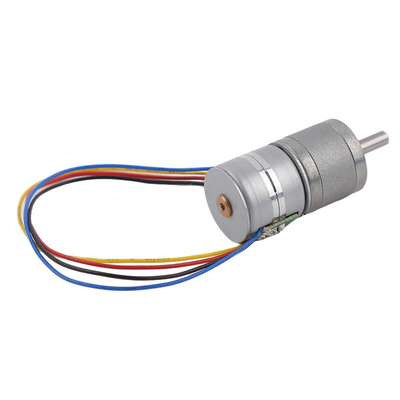

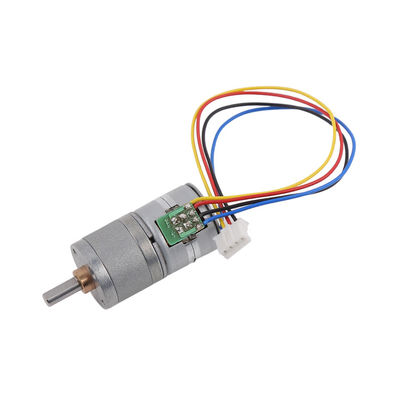

プロダクト表示:



ステッピング モーターの適用:


精密な制御-ステッピング モーターは精密な位置および速度の規則に本来デジタル動作制御を提供し、割り当てる。ステップおよび方向入力は小さい増分の正確で、反復可能な動きを可能にする。

広い適用範囲-連動させられたステッピング モーターは多様性および機能性による多くの企業を渡って使用される。それらはうってつけのためにである:

医療機器-正確さ、速度および長い一生に、連動させられたステッパーはポンプ、点検用具、イメージ投射 システムおよびリハビリテーション装置のような医療機器で一般的であるよる。

3Dプリンター-連動させられたステッパーは3D印刷で分配する層によ層材料のために精密な動作制御を必要とした提供する。地位の掌握への能力は正確な3D目的の生産を可能にする。

産業オートメーション-ミクロン レベルの決断のオートメーション システム、連動させられたステッパーの位置の部品および移動部品の…。それらはpick-and-place機械、コンベヤー、包装ラインおよびアセンブリ システムで使用される。

小型-小型、20mmに連動させられたステッパーはスペースによって強いられる適用に容易に統合することができるよる。密集した次元はまたより低い慣性およびより速い応答を可能にする。

高いトルク-伝動装置はステッピング モーターのトルクの出力を高め、重負荷を運転することをそれらが可能にする。20mm連動させられたステッパーはギヤおよびモーター サイズによって0.4 Nm 10までNmからのトルクをまたはもっと、提供できる。

低速/高い推圧-伝動装置は増加するモータ速度の間推圧を減らし、低い速度の重負荷の精密な位置を可能にする。これは連動させられたステッパーをより高い推圧を要求する適用のためにうってつけにする。

反復性-力が取除かれる時でさえ連動させられたステッパーは最後の位置を覚える機能による高い反復性を達成できる。これは長い操作上の生命にわたる堅実なパーフォーマンスを可能にする。

要約すると、20mmは複数のアプリケ−ションにステッピング モーターを提供する精密な位置の能力、小型、高いトルクの機能、適応性およびよい反復性を含む明瞭な性能の利点を連動させた。固有のデジタル動作制御は、伝動装置を伴って、正確な動きを要求する仕事のための費用効果が大きく、well-performingモーター解決を作り出す。



ステッピング モーターの利点:
ステッピング モーターはまたclose-loopエンコーダー/外になしで反映するシステムを、ブラシをかけられるそれら持っていない電気を精密な制御に達することができる。従って電磁妨害雑音および電気火花問題がない。場合によっては、それらはブラシをかけたモーター ブラシレス モーターにDCを取り替えてもいい。
ステッピング モーターは運転者およびこの特徴と制御し易い精密な制御の分野の重要な位置を確立するために。

精密な制御およびプログラム可能性-連動させられたステッパーに制御信号に応じて精密な増分で動き、握る機能による高い位置の決断および正確さがある。これは反復可能で、精密な運動制御を可能にする。それらはデジタル ステップおよび方向入力と容易にプログラムすることができる。

電磁妨害雑音か火花無し-ブラシまたは整流子がないので、連動させられたステッパーは敏感な環境で問題を引き起こすことができる火花かEMIを発生させない。これはそれらを電子機器の近くで使用のために適したようにする。

小型、連動させられたステッパーは- 20mmで…スペースによって強いられる適用に容易な統合を可能にする小さい足跡を提供する。密集した次元はまたより低い慣性およびより速い応答を可能にする。

適正価格-サーボ モーターと、連動させられたステッパーは頻繁にシンプルな設計および下方部分の計算がより費用効果が大きい原因である比較される。価格はサイズとよく量る。

低雑音-滑走の代わりまたは摩擦現在がないので連動させられたステッパーは操作の間に最低の音響の騒音を作り出す。これはそれらを騒音が心配である適用のために適したようにする。

指定の内で作動させたとき、連動させられたステッパー長い操作上の人生の普通信頼できる耐用年数の多くの年を提供する。機械代わりを持っていないことからの長寿の茎および少数は部品を身に着けている。

高いトルク-伝動装置はステッピング モーターのトルクの出力を顕著な増加、同じサイズの非連動させられたモーターより重負荷を運転するように20mmの単位がする。

要約すると、20mm連動させられたステップ・モータは精密な位置、小型、高いトルク、安価、使い易さ、長寿および低雑音の出力の独特な組合せを提供する。多様性および広い適用範囲とつながれるこれらの属性はそれらを正確さ、制御およびより大きい押し出された機能を要求する仕事のための動きの解決としてうってつけにする。


ステッピング モーターはすべての企業間で広く利用されている。

包み、出荷情報:

サンプルは紙箱の中の泡のスポンジと詰まる。

大量生産のために、プロダクトは紙の箱で詰まる。

海の船積み（大量生産）のために、カートンはパレットで詰まる。

出荷の時間:

明白によって（DHL UPS/Federal Express TNT）:5~12日

明白な4PXによって:10~20日

海の船積み:40~60日（異なった国によって決まる）

私達についてのある情報:

常州のビック技術モーター技術Co.、株式会社は年2011年に（続く、私達は会社だけを電話する）、会社主に開発し、製造し、そして販売するマイクロ ステッピング モーター、マイクロ変速機、マイクロ スライダー モーター、マイクロ リニア モーターおよび他のプロダクトを創設された
会社は長江デルタ経済的なベルト、中国の最も経済的に開発された地域の1にい、常州都市、美しい環境が付いている江蘇省に、いる。会社は高速駅から常州空港から20キロメートル、5キロメートル、および高速交差から1キロメートルである。そして上海および南京は約120キロメートルである。交通機関は非常に便利である、国内および国際ロジスティクスおよび交通機関は非常に成長して、便利である!
会社の主要な技術的な人員は10年間以上関連の企業で働き、日本、韓国、ヨーロッパおよび米国のような外国会社で業務経歴があり、国内リストされた会社で業務経歴がある。組織的製品開発の能力、完全なプロジェクト管理の能力およびよい顧客コミュニケーション能力を持ちなさい。会社は国内および国際的な一流の会社のための30以上のカスタマイズされたプロジェクトを開発し、20人以上の大きい会社に協力した。
